流量计传感器接线端子说明

作者:admin 来源:https://www.kantsen.com 发布时间:1571993025

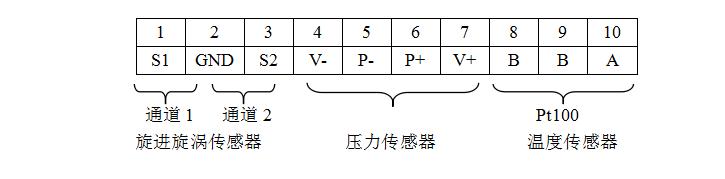

  1.传感器接线端子说明


电磁流量计


  旋进旋涡传感器:



  通道1:


               1:S1 旋进旋涡传感器信号+,

               2:GND旋进旋涡传感器信号-


  通道2:


               1:S2 旋进旋涡传感器信号+

               2:GND旋进旋涡传感器信号-


  压力传感器:


  4:V-, 压力传感器电源-;

  5:P-, 压力传感器信号-;

  6:P+, 压力传感器信号+;

  7:V+, 压力传感器电源+;


  温度传感器(Pt100):


  8: B Pt100(1)

  9: B Pt100(1)

  10:A Pt100(2)

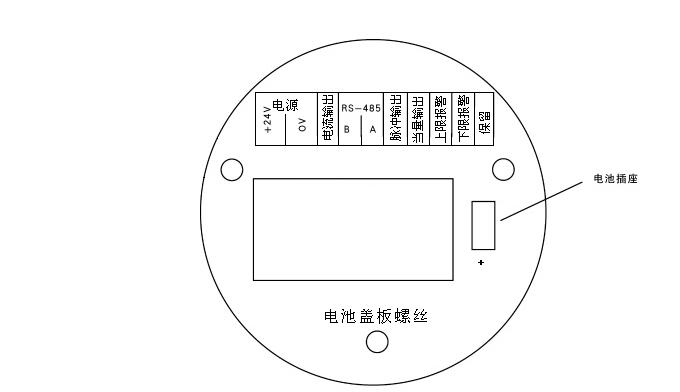

  2.输出接线端子说明


电磁流量计

  电 源:+24V:电源正极,0V:电源负极;

  电流输出:4~20毫安电流输出端子;

  RS-485通讯:A和B;

  脉冲输出:与工况体积流量对应的脉冲输出端子,输出频率与流速成正比;

  当量输出:与标况体积流量对应的脉冲输出端子,输出频率由脉冲当量系数决定;

  上限报警:输出上限报警电平;

  下限报警:输出下限报警电平。


  3.接线方法

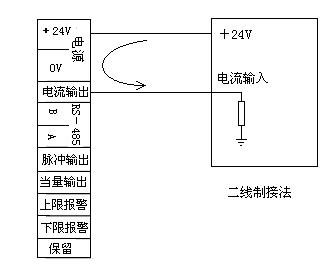

  a. 两线制电流接线方法

电磁流量计

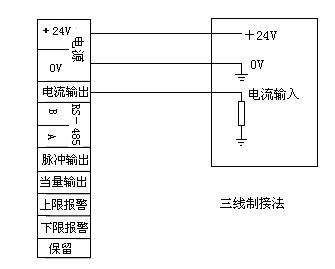

  b. 三线制电流输出接线方法


电磁流量计

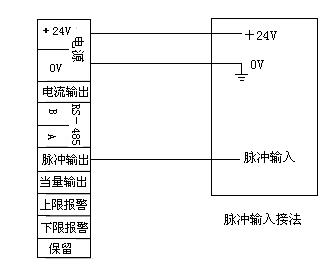

  c、脉冲输出接线方法

电磁流量计

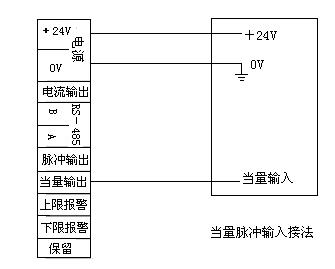

  d、当量输出接线方法

电磁流量计

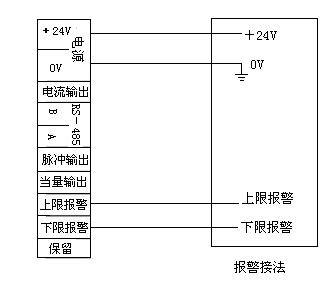

  e、报警输出接线方法

电磁流量计
