KS350—电池供电型电磁流量计(二)

作者:admin 来源:https://www.kantsen.com 发布时间:1573548702




西安电磁流量计


5、转换器图片



西安电磁流量计 西安电磁流量计  西安电磁流量计
               方型分体式                              圆型一体立式                              圆形卧式
                                                            (带GPRS通讯)

6、转换器信号线定义

6.1圆表一体型端子接线与标示

KS350一体型转换器有两组接线:信号线组、励磁线组。分别与传感器对应线组相接。接线时应正确连接,仔细核对,以免因接线错误而损坏仪表。

西安电磁流量计

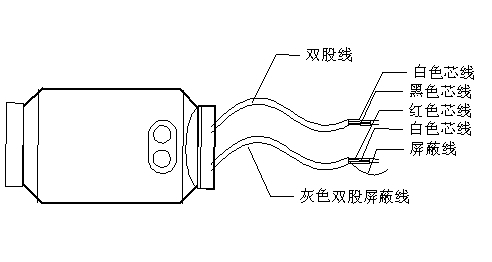

                                                   KS350 信号线示意图



  信号线标示如下:

  黑色双股塑胶线:白色芯线

                               黑色芯线

  灰色双股屏蔽线:红色芯线接“信号1”

                               白色芯线接“信号2”

                               屏蔽线接“信号地”

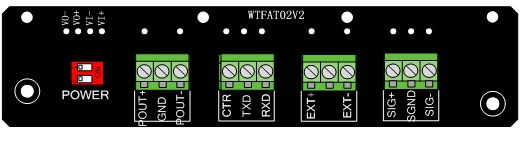

6.2方表分体端子接线与标示

西安电磁流量计

西安电磁流量计

西安电磁流量计
  分体式电池供电型转换器适用于潜水型电磁转换器,电磁转换器传感器在井下,而电池供电型转换器安装在井上,由于采用了特殊设计,传感器和转换器之间的连接电缆可达10米,而流量测量精度不受影响,这是国内首家推出的分体型电磁转换器。

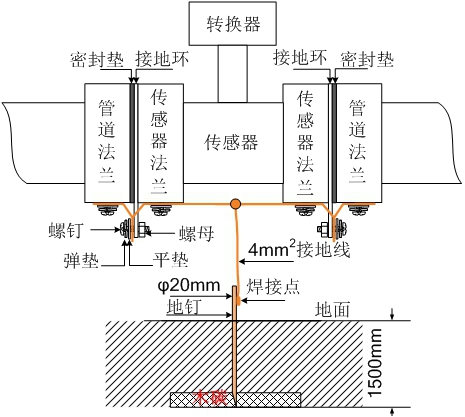

6.3转换器安装接地要求


  首先将Φ20紫铜管,切割成1700mm长(根据需要可加长)做成地钉埋地1500mm(注意:埋地钉时,在地钉尖端撒一层碎木碳,再浇灌盐水);

  其次将4mm2紫铜线焊接在地钉上,最后将地线连接到传感器法兰、接地环、管道法兰上,见图6.3。

  注意:固定地线螺钉、弹垫、平垫要求用不锈钢材料。


西安电磁流量计
                                               图6.3 转换器接地示意图
