1、概述
1.1 技术支持
KS450智能温压补偿涡街流量计板卡专用于高性能HART协议智能涡街流量变送器。
用户在使用前，请认真阅读本手册，并按本手册提供的操作方法完成您的操作。如果在使用过程中有不清楚的地方或发现其他问题，请及时与本公司联系。本公司将尽快回复，并解决您的问题。
1.2 主要性能指标
供电电压： 12V～32V DC;
电源影响： 不大于0.01%/V;
输出负载变化： 不大于0.05%(50～1000欧姆，下限及量程变化量);
工作温度范围： -20℃～+70℃(带背光LCD显示);
-40℃～+85℃(无LCD显示);
1.3 主要功能
输出： 4～20mA输出，叠加HART通信;
组态功能： 工程单位、被测介质、介质密度、量程、显示、报警值等的组态;并具有对累积流量清零功能;
报警功能： 可以设置报警上下限。低于下限输出3.8mA;高于上限输出22mA。
监测动态变量功能： 瞬时流量、百分比、输出电流、累积流量、频率、温度值、压力值等。
流量标定功能： 可以对仪表系数K值进行2～5点修正;
就地组态功能： 对工程单位、被测介质、介质密度、量程、显示、报警值等组态并具有对 累积流量清零、数据恢复功能;
液晶显示功能： 带背光、带符号、三行显示。第一行显示瞬时流量。第二行显示累积流量。第三行可以显示百分比、输出电流、温度值，压力值，密度值等。同时液晶屏上还可以显示多种工程单位。
温压补偿功能： 支持两点温度校准和两点压力校准。温度和压力都可设置为手动输入或自动采集。
数据备份和恢复： 制造商出厂前可以对量程等组态信息进行备份，用户现场非法调整造成仪表不能正常工作时，输入阻尼“005678”可以恢复到出厂状态。
仪表具有掉电保护功能及流量累积功能。
2、硬件部分
2.1 端子板接线说明
端子板用于外部电源、输出脉冲、外部连接压力传感器。本板卡供电电压范围为DC12V～32V。
下面列出了几种常用的接线方式

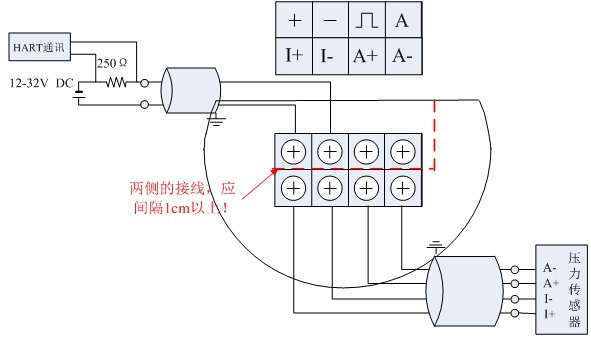

2.1.1 使用4~20mA输出+ HART+压力传感器

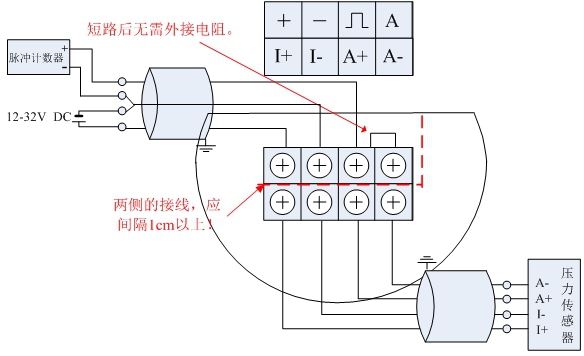

2.1.2 使用脉冲输出+压力传感器
2.2 传感器接口
2.2.1 涡街传感器
接入智能温压补偿涡街流量计板卡的插座XT【2P的绿色端子】。
2.2.2 压力传感器
主板插座XF3的I+、I-，A+、A-用于和外部的接线端子连接，其中I+、I-用于连接传感器的供电输入端，A+、A-是传感器信号输出端。
要求压力传感器的桥路阻抗在3~6K欧姆之间。本电路给扩散硅传感器的供电电流约在0.3mA，只要传感器输出不超过50mV@0.3mA就可以使用。
插座XF3定义如下：
2.2.3 温度传感器
温度传感器使用PT1000或者PT100，支持两线制接法。接入XF5【2P的绿色端子】的T+和T-。
安装注意事项：主电路板必须可靠固定在壳体上（目的是可靠接地），才能进行测试！
3、显示
用户可以通过组态软件或者按键设置LCD显示的变量。参见组态软件设置部分的“仪表组态”→“输出特性”。
LCD采用128*64点阵显示，支持多变量显示。本仪表支持两种显示模式：
3.1 三行显示模式

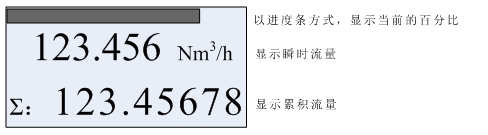

开启第三行显示时，显示如下图所示：
其它显示说明：
Ø 如果压力或者温度传感器设置为“自动采集”模式，并且检测到传感器故障，则相应的值将被“手动”设置值替代，并闪烁显示。这里的手动设置值指的是菜单中输入的“气体压力”以及“气体温度”。
Ø 当流量模式为饱和蒸汽压力补偿时，不启动温度传感器的采集，温度值将显示为“————”，表示未使用。
Ø 当流量模式为饱和蒸汽温度补偿时，不启动压力传感器的采集，压力值将显示为“————”，表示未使用。
在正常显示状态，可通过长按M键，设置在第三行显示频率、压力、温度、密度、电流、百分比。
第三行显示变量提示符如下：
|
提示符
|
F:
|
Den:
|
P:
|
T:
|
Curr:
|
Per:
|
P= T=
|
|
显示变量
|
频率
|
密度
|
压力
|
温度
|
电流
|
百分比
|
压力和温度
|
3.2 二行显示模式
当关闭第三行显示时，第2行显示是固定的，如下图所示：
