KS350电池供电型转换器说明书 您当前的位置: 主页 > 新闻动态 > 行业动态 >

KS350电池供电型转换器说明书

作者:admin 来源:https://www.kantsen.com 发布时间:1619163406

  3、KS350传感器配套要求

  ▲ 对于20毫安励磁,传感器励磁线圈电阻:90~ 110欧姆 (两个线圈串联) (建议使用)

  ▲ 对于50毫安励磁,传感器励磁线圈电阻:40~ 50欧姆 (两个线圈串联)

  ▲ 传感器流量信号强度:50~100微伏(1米/秒流速)

  备注:励磁线圈电阻定货时需要特殊说明!

  说明:流量标定时,标出的传感器系数在1.0000左右,说明传感器流量信号强度符合要求。传感器系数大于1.0000,说明传感器流量灵敏度低,传感器系数小于1.0000,说明传感器流量灵敏度高。传感器流量灵敏度高一些,有益于流量仪表测量稳定性和精度的提高。

  原则上,配用我公司250mA励磁转换器的普通传感器,只要其标定系数在1.0000以下,L-magW801转换器均能实现良好配套。

     4、安装尺寸图

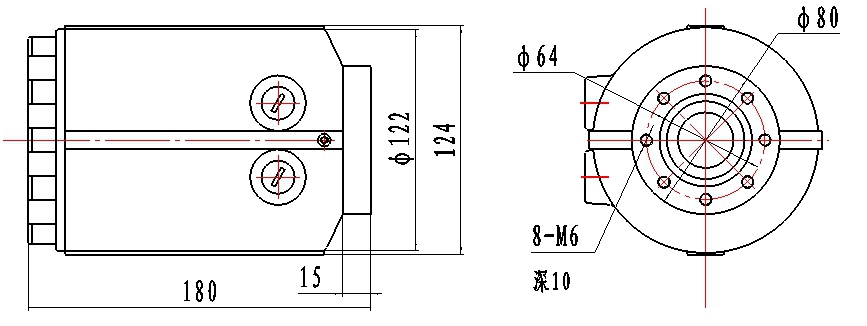

  4.1圆型一体立式




电磁流量计

  4.2圆型一体卧式





电磁流量计

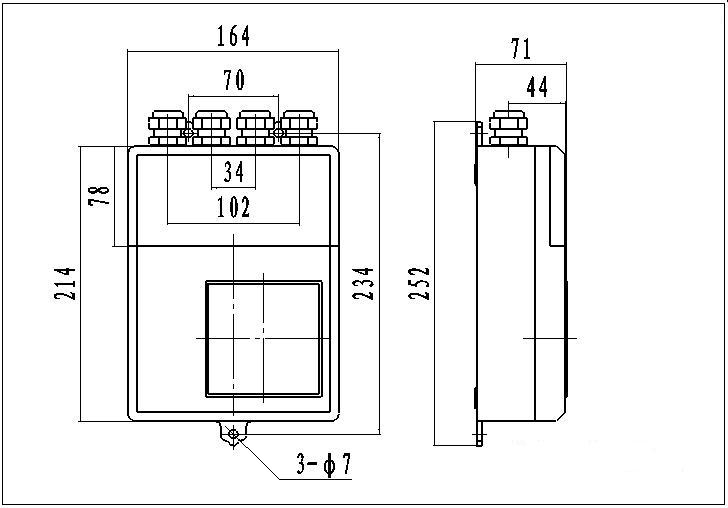

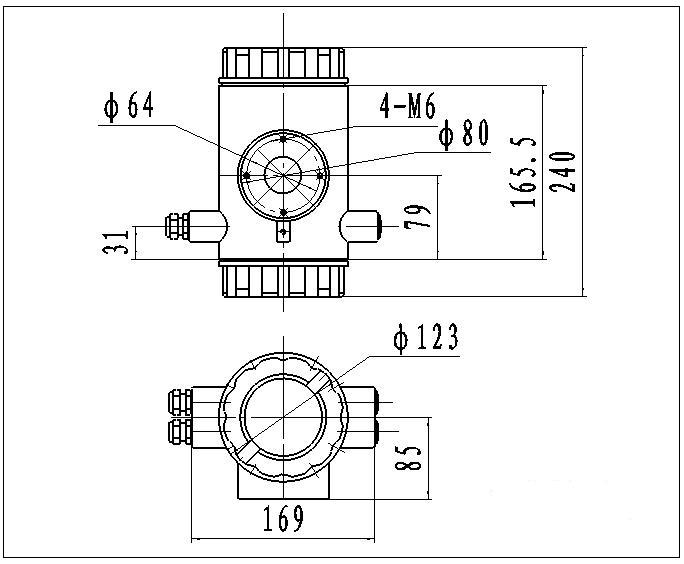

  4.3 方型分体式

电磁流量计

  5、转换器图片

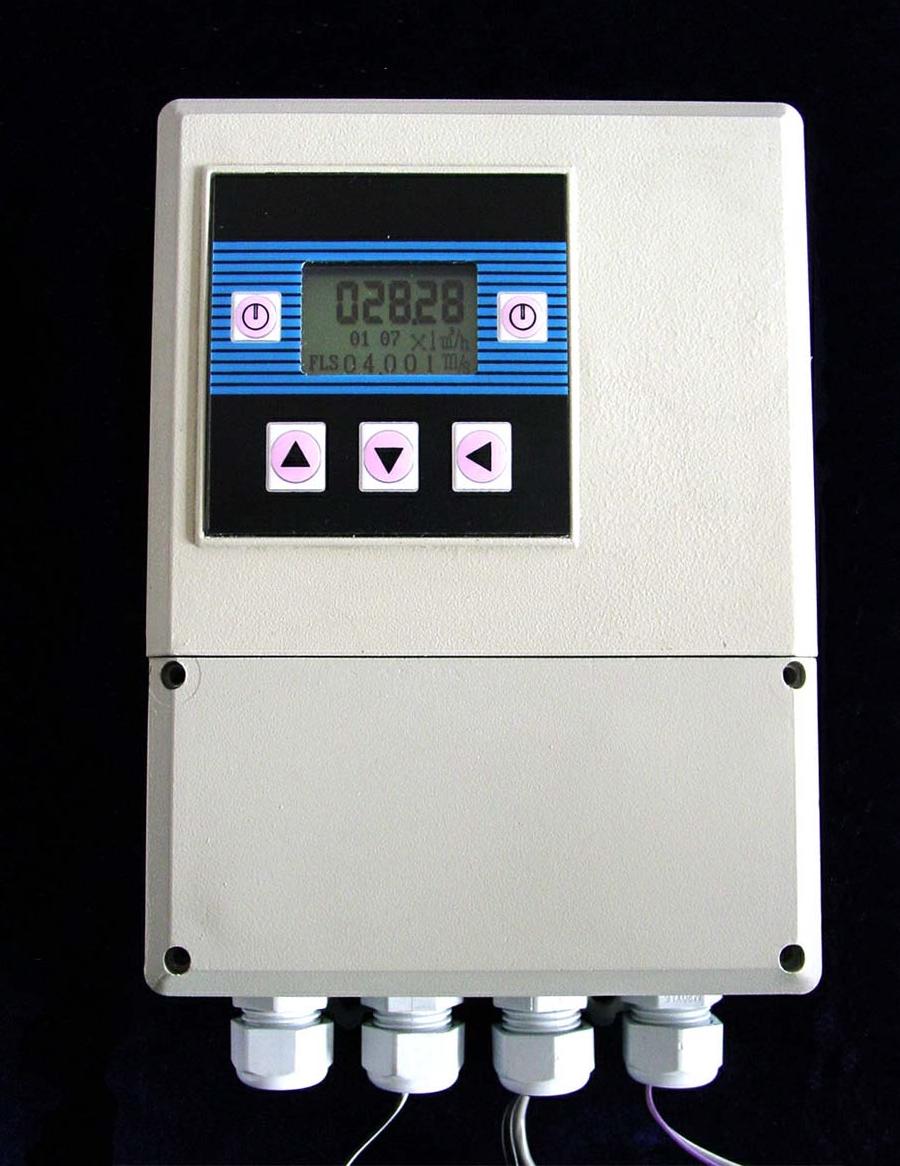

电磁流量计 电磁流量计  电磁流量计
                 方型分体式                          圆型一体立式                              圆形卧式
                                                         (带GPRS通讯)

  6、转换器信号线定义



  6.1圆表一体型端子接线与标示


  L-magW801一体型转换器有两组接线:信号线组、励磁线组。分别与传感器对应线组相接。接线时应正确连接,仔细核对,以免因接线错误而损坏仪表。


电磁流量计
                                          L-magW801 信号线示意图

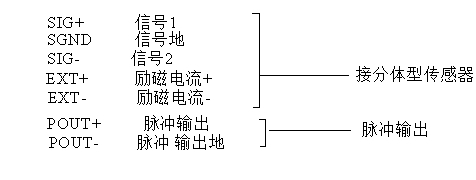

       信号线标示如下:
电磁流量计
       黑色双股塑胶线: 白色芯线
                                        黑色芯线

       灰色双股屏蔽线: 红色芯线接“信号1”

       白色芯线接“信号2”

       屏蔽线接“信号地”

  6.2方表分体端子接线与标示


电磁流量计

电磁流量计

电磁流量计

  分体式电池供电型转换器适用于潜水型电磁转换器,电磁转换器传感器在井下,而电池供电型转换器安装在井上,由于采用了特殊设计,传感器和转换器之间的连接电缆可达10米,而流量测量精度不受影响,这是国内首家推出的分体型电磁转换器。


  6.3转换器安装接地要求


  首先将Φ20紫铜管,切割成1700mm长(根据需要可加长)做成地钉埋地1500mm(注意:埋地钉时,在地钉尖端撒一层碎木碳,再浇灌盐水);

  其次将4mm2紫铜线焊接在地钉上,最后将地线连接到传感器法兰、接地环、管道法兰上,见图6.3。

  注意:固定地线螺钉、弹垫、平垫要求用不锈钢材料。

电磁流量计
                                                  图6.3 转换器接地示意图

  7、流量检定



  7.1 脉冲输出信号线


  针对流量检定需要,L-magW801设计有脉冲输出信号,输出单位体积脉冲。该脉冲接口为集电极开路输出(OC门),注意,脉冲输出电路与仪表测量电路非电气隔离,最高承受电压为30V,承受电流为20mA。

  脉冲输出信号仅在流量检定模式中工作,在测量模式中脉冲输出信号处于关闭状态。仪表接线如图:

电磁流量计

                                图 圆型表液晶板背面接线

  电磁流量计

                                图 圆型表主板接线图

电磁流量计

                                      图 方型接线图

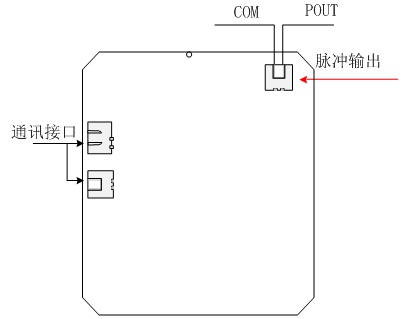

                POUT―――输出      COM――――地线


  7.2 脉冲输出同标定系统的连线



  7.2.1 数字量电平输出接法



电磁流量计
                           图  数字量电平输出接法


  7.2.2 数字量输出接光电耦合器(如PLC等)


电磁流量计
                     图  数字量输出接光电耦合器(如PLC等)

  7.3 脉冲输出参数设置

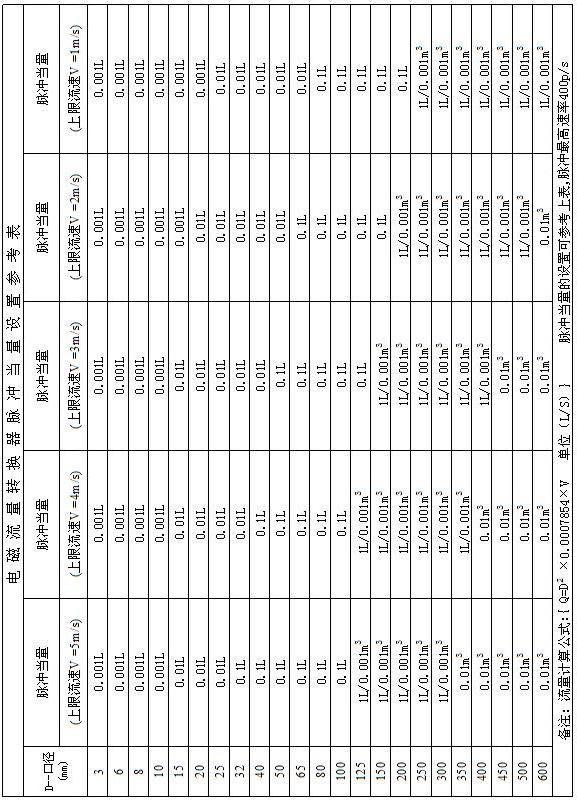

  ▲ 检定脉冲输出速率最高为400HZ,脉宽不可调,仪表检定时,用脉冲输出当量来设定脉冲输出速率(脉冲当量的设置可参考附录3)。

  例如:DN200流量计,在10m/s流速下,流量为314.16L/S,可设脉冲当量为1L,则每秒输出314.16个脉冲。

  ▲ 脉冲输出速度不应选的太高,避免接近输出速率上限,造成输出脉冲丢失,影响仪表标定精度。

  ▲ 为避免标定系统与被检仪表间的计数同步误差,L-magW801电池供电型转换器要求每次标定计数时间大于4分钟。


  7.4 进入仪表检定模式


  参见仪表显示板图,一直按住左边进入键后再按一下复位键,仪表进入检定模式,仪表的脉冲输出启用,在检定模式下如需进入测量模式,按一下系统复位键即可。

  在进入仪表检定模式后,能维持3小时,然后仪表自动退出检定模式,转入到测量模式。

电磁流量计
                                              图 键盘定义与液晶显示

  说明:按一下右边移位键,仪表进入版本号显示画面,然后按一下移位键,仪表进入到功能选择画面“参数设置”,然后按移位键将光标移到“进入键”下面,按一下“进入键”进入输入密码“00000”状态,输入密码,再按移位键将光标移到“进入键”下面,按一下“进入键”进入选择操作菜单进行参数设置。如果想返回运行状态,将光标移到 “退出键”下面,按一下“退出键”即可。

  注意:仪表正常上电后,进入测量模式,此时秒计时器15秒累加一次。测量模式15秒钟检测一次,如需要进入到检定模式,一直按住左边进入键(不松开)后再按一下复位键,仪表进入检定模式。


  8、仪表参数设置


  L-magW801电池供电型转换器设计有39个参数,分为:流量测量,流量修正,状态报警,总量累计,网络通讯,仪表调校与检定六类,转换器参数定义如下:


  8.1 参数菜单


  W801参数设置菜单一览表

参数
编号
参数文字 设置方式 参数范围 密码  级别
1 语言 选择 中文、英文 1
2 仪表通讯地址 选择 0~99 1
3 通讯时间间隔 置数 0~59999S 1
4 测量管道口径 选择 3~800 1
5 流 量 单 位 选择 m3/h、m3/m、m3/s 1
6 仪表量程设置 置数 0~59999 1
7 流量方向择项 选择 正向、反向 1
8 流量零点修正 置数 0~±9999 1
9 小信号切除点 置数 按流速切除设置 1
10 测量阻尼时间 选择 4~30S 1
11 流量积算单位 选择 0.001~1 m3、0.001~1 L 1
12 反向流量测量 选择 允许、禁止 1
13 脉冲单位当量 选择 0 L~59.999 m3 1
14 脉冲宽度 选择 0~98ms 1
15 空管报警阈值 置数 0~59999 1
16 传感器系数值 置数 0.0000~2.9999 1
17 励磁方式选择 选择 TYPE1~TYPE8 1
18 传感器编码值 置数 00000~59999 1
19 流量修正允许 选择 允许、禁止 1
20 流量修正点1 置数 按流量设置 1
21 流量修正数1 置数 0.0000~1.9999 1
22 流量修正点2 置数 按流量设置 1
23 流量修正数2 置数 0.0000~1.9999 1
24 流量修正点3 置数 按流量设置 1
25 流量修正数3 置数 0.0000~1.9999 1
26 流量修正点4 置数 按流量设置 1
27 流量修正数4 置数 0.0000~1.9999 1
28 正向总量低位 置数 00000~99999 1
29 正向总量高位 置数 0000~9999 1
30 反向总量低位 置数 00000~99999 1
31 反向总量高位 置数 0000~9999 1
32 间隔测量模式 选择 TYPE1/TYPE2 1
33 间隔测量时间 选择 3~30S 1
34 流量频测阈值 置数 按流速设置 1
35 出厂标定系数 置数 0.0000~1.9999 1
36 出厂修正系数 置数 0.0000~1.9999 1
37 仪表休眠密码 置数 0000~59999 1
38 参数设置密码 置数 0000~59999 2
39 总量清零密码 置数 0000~59999 2


  8.2 仪表详细参数说明



  8.2.1语言


  L-magW801电磁转换器具有中、英文两种语言,用户可自行选择操作。


  8.2.2仪表通讯地址


  指多机通讯时,本表的通讯地址,可选范围:01 ~ 99号地址,0号地址保留


  8. 2.3通讯时间间隔


  仪表通讯时按此时间发送数据给通讯终端,可设范围:01 ~ 59999S。


  8. 2.4测量管道口径


  型电磁流量计转换器配套传感器通径范围:3 ~ 800毫米。


  8. 2.5流量单位


  仪表流量显示单位为m3/h。用户不可以选定其他流量显示单位。


  8.2.6仪表量程设置


  仪表量程设置是指确定上限流量值,仪表的下限流量值自动设置为“0”。


  8. 2.7流量方向择项


  如果流体方向指示与实际不一致,用户不必改变励磁线或信号线接法,而用流量方向设定参数调整即可。


  8. 2.8小信号切除点


  小信号切除点设置是按流速来表示的。小信号切除时,同时切除流量、累积量、脉冲输出。


  8.2.9测量阻尼时间


  长的测量滤波时间能提高仪表流量显示稳定性及输出信号的稳定性,适于总量累计的脉动流量测量。短的测量滤波时间表现为快地测量响应速度,适于生产过程控制中。测量滤波时间的设置采用选择方式(滤波时间只对检定模式起作用)。


  8. 2.10流量积算单位


  L-magW801为9位总量计数器,最大允许计数值为999999999

  流量积算单位:

  0.001L、 0.010L、 0.100L、 1.000L

  0.001m3、 0.010m3、 0.100m3、 1.000m3


  8.2.11脉冲单位当量


  输出脉冲单位:

  0.001L~59.999L

  0.001m3~59.999m3

  在同样的流量下,脉冲当量小,则输出脉冲的频率高,累计流量误差小。脉冲单位当量的单位与流量积算单位一致,仪表自动设置。


  8.2.12脉冲宽度


  脉冲输出为低电平有效,脉冲宽度:1mS

  在测量状态下,脉冲当量(单位)与累积流量(单位)一致,脉冲宽度为1S,脉冲输出最大速率为每单位测量时间(间隔测量时间)输出一个脉冲。例如:测量模式下间隔测量时间为3S时,脉冲输出最大速率为1200P/h。当脉冲宽度设为00ms时,仪表测量状态下脉冲输出功能关闭。


  8.2.13空管报警阈值


  L-magW801测量传感器两电极间的电阻来判断是否空管,在测量状态流体满管的情况下,观察流体实测电阻值(MTP),然后取实测值的1.5~2倍来设定空管报警阈值。当流体空管时,电极间的电阻增大,超过阈值,触发空管报警。


  8.2.14流量零点修正


  零点修正时应确保传感器管内充满流体,且流体处于静止状态。流量零点是用流速表示的,单位为mm/s。

  转换器流量零点修正显示如下:


转换器流量零点修正显示如下:








  上行小字显示:FS代表仪表零点测量值;

  下行大字显示:流速零点修正值;

  当FS显示不为“0”时,应调修正值使FS = 0。注意:若改变下行修正值,FS值增加,需要改变下行数值的正、负号,使FS能够修正为零。

  流量零点的修正值是传感器的配套常数值,应记入传感器的记录单和传感器标牌。记入时传感器零点值是以mm/s为单位的流速值,其符号与修正值的符号相反。


  8.2.15总量清零密码


  用户使用高级密码可以设置总量清零密码,然后进入到功能选择菜单,按翻页键进入到总量清零菜单内置入该密码,完成总量清零。


  8.2.16传感器系数值


  传感器系数:即电磁流量计整机标定系数。该系数由实标得到,并钢印到传感器标牌上。用户必须将此系数置于型转换器参数表中。


  8. 2.17正、反向总量高位、低位


  该参数用于设置累计总量,主要用于电磁转换器维护更换。


  8. 2.18 出厂标定系数


  该系数为转换器制造厂专用系数,用该系数将电磁转换器测量电路系统归一化,以保证所有L-magW801转换器间互换性达到0.1%。


  8.2.19励磁方式选择


  L-magW801电磁转换器提供八种励磁频率选择:即1/6工频(方式1)、1/7工频(方式2)、1/8工频(方式3)、1/10工频(方式4)、1/12工频(方式5)、1/14工频(方式6)、1/16工频(方式7)、1/20工频(方式8)小口径的传感器励磁系统电感量小,应选择1/6工频。大口径的传感器励磁系统电感量大,用户只能选择1/7工频或1/20工频之间。使用中,先选励磁方式1,若仪表流速零点过高或显示SYS,再依次选方式2到方式8。注意:在哪种励磁方式下标定,就必须在哪种励磁方式下工作。


  8.2.20间隔测量模式


  仪表提供两种测量模式,模式1时,仪表在测量模式下按用户所设置的“间隔测量时间”值进行间歇测量。模式2时,仪表在测量模式下如果流速稳定,则按用户所设置的“间隔测量时间”值进行间歇测量,如检测到流速的波动值高于“流量频测阈值”参数所设的值后,则按2S一次检测,直到流速波动小于“流量频测阈值”后才按“间隔测量时间”值进行间歇测量。


  8.2.21间隔测量时间


  仪表测量模式下的检测周期。


  8.2.22流量频测阈值


  仪表测量模式2时的流速波动量(详见间隔测量模式项)。

  在间隔测量模式下,为了快速跟踪测量剧变流量,仪表判断流速变化,当流速变化大于流量频测阈值时,仪表启动快速跟踪测量,每两秒测量一次,连测8次后,返回正常间隔测量模式。


  9、仪表报警显示


  仪表有四种警示显示,SYS为系统警示、MTP为空管警示、CUT为小信号切除警示、BAK为电池电池组电量不足警示。

  出现SYS警示有两种可能,转换器励磁断线或转换器励磁频率方式选择不合适。出现电池组电量不足警示BAK后,该电池组仍能维持工作100小时左右,但测量精度下降。用户应及时更换电池。

  附录

  非线性修正功能,原则上是用于小流量(0.5m/s)以下的线性调整,该功能设计有4段修正,分为4个流量点和4个修正系数。修正点对应的流量必须满足:修正点1 〉修正点2 〉修正点3 〉修正点4 〉0。

  修正计算是在原传感器流量系数曲线上进行修正,因此,应先关闭非线性修正功能,标出传感器系数。然后允许非线性修正功能,根据标出的传感器非线性,设置修正系数,分段修正。若系数设置的合适,不用重新标定。

  式中原流量为实标流量,修正后的流量称修正流量,修正计算公式如下:

  在 修正点1 > 原流量 ≥ 修正点2区间;

  修正流量 = 修正系数1 × 原流量;

  在 修正点2 > 原流量 ≥ 修正点3区间;

  修正流量 = 修正系数2 × 原流量;

  在 修正点3 > 原流量 ≥ 修正点4区间;

  修正流量 = 修正系数3 × 原流量;

  在 修正点4 > 原流量 ≥ 0 区间;

  修正流量 = 修正系数4 × 原流量;

  注意:设置修正点时,应保持如下关系:

  修正点1 > 修正点2 > 修正点3 > 修正点4 > 0

  修正系数的中间值为1.0000,系数大于1将流量修正高,系数小于1将流量修正低。

  附录2 更换电池说明

  1、圆型一体型立式更换电池的方法

  第一步:把仪表断电,按图1把仪表的固定机芯的两个螺丝拆除;

电磁流量计
  图1

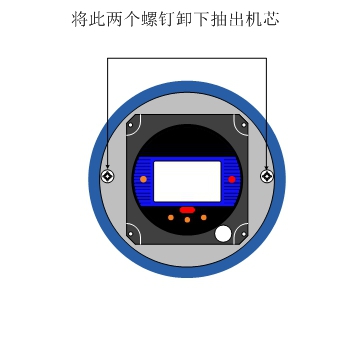

  第二步:按图2所示,将机芯抽出;

电磁流量计
  图2

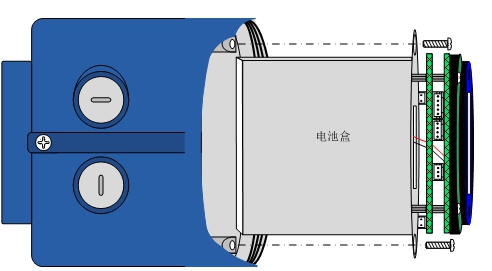

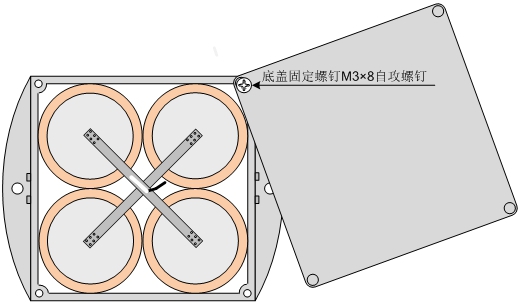

  第三步:按图3,将电池盒后盖打开

电磁流量计

  图3

  第四步:把电池组的接插件拔下,从电池盒中取出;把新电池组(可到本公司购买)安装上,注意电池组的正端向上。

  第五步:按拆卸的步骤将仪表恢复。

  2、方型分体型更换电池的方法

  第一步 将仪表固定小盖的4个螺钉卸掉见图1;

电磁流量计       电磁流量计

  第二步 再将固定前盖的2个螺钉卸掉见图2;

  第三步 将机壳的4个螺钉卸掉见图3;

电磁流量计     电磁流量计

  第四步 拿掉前盖;

  第五步 将此插头打开见图4;

  第六步 把电池组的接插件拔下,从电池盒中取出;把新电池组(可到本公司购买)安装上;

  第七步 按拆卸的步骤将仪表恢复。

  附录

电磁流量计

  附录4 W801转换器调节励磁电流的方法

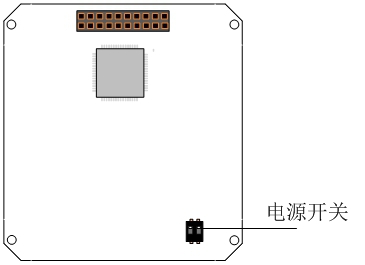

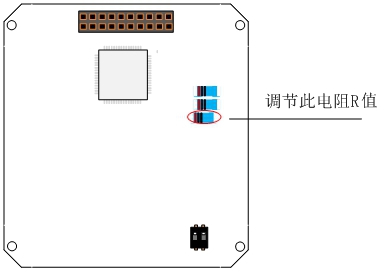

  一、把仪表的液晶取下,露出仪表的主板,详见下图:


       电磁流量计

  W801转换器主板正面图

  二、根据励磁线圈电阻调整励磁电流

  1、励磁电流50mA,上图R值为2Ω精密电阻,匹配励磁线圈电阻40~50欧姆;

  2、励磁电流40mA,上图R值为2.5Ω精密电阻,匹配励磁线圈电阻50~65欧姆;

  3、励磁电流25mA,上图R值为4Ω精密电阻,匹配励磁线圈电阻65~100欧姆;

  4、励磁电流20mA,上图R值为5Ω精密电阻,匹配励磁线圈电阻90~110欧姆。

  要求励磁调节电阻精度为5‰,功率1/6W,温度系数20ppm

  注意:如果发现有转换器上出现“SYS”报警提示,首先检查励磁线圈电阻是否匹配,按要求调整合适的励磁电流后如还有“SYS”报警提示,则需调整仪表参数中“励磁方式选择”项,由方式1向方式8逐步调整。

  附录

  W801可以配置成双电源供电模式,并且W801内部会自动进行供电电源切换。当市电正常时,W801自动切换到市电供电,当市电停电后,W801

  自动切回电池供电。

  备注:1、市电必须是24V直流电源;

  2、市电停电后应尽快恢复,不宜长时间使用电池供电(双电源仪表工作电流较大,电池寿命会急速下降);

  3、MODBUS通讯只有在市电供电时才正常,电池供电时停止通讯;

  4、双电源供电转换器无测量模式,只有检定模式。

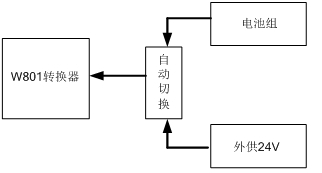

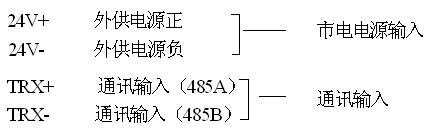

  一、 W801双电源供电原理图:

电磁流量计

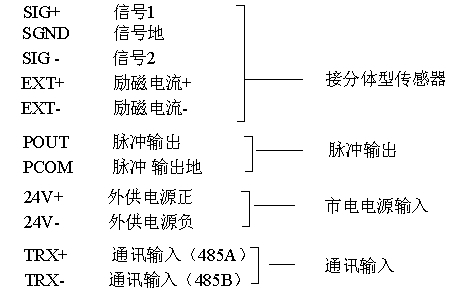

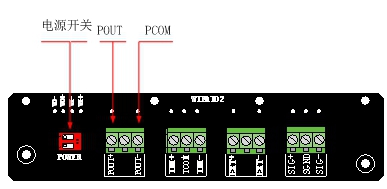

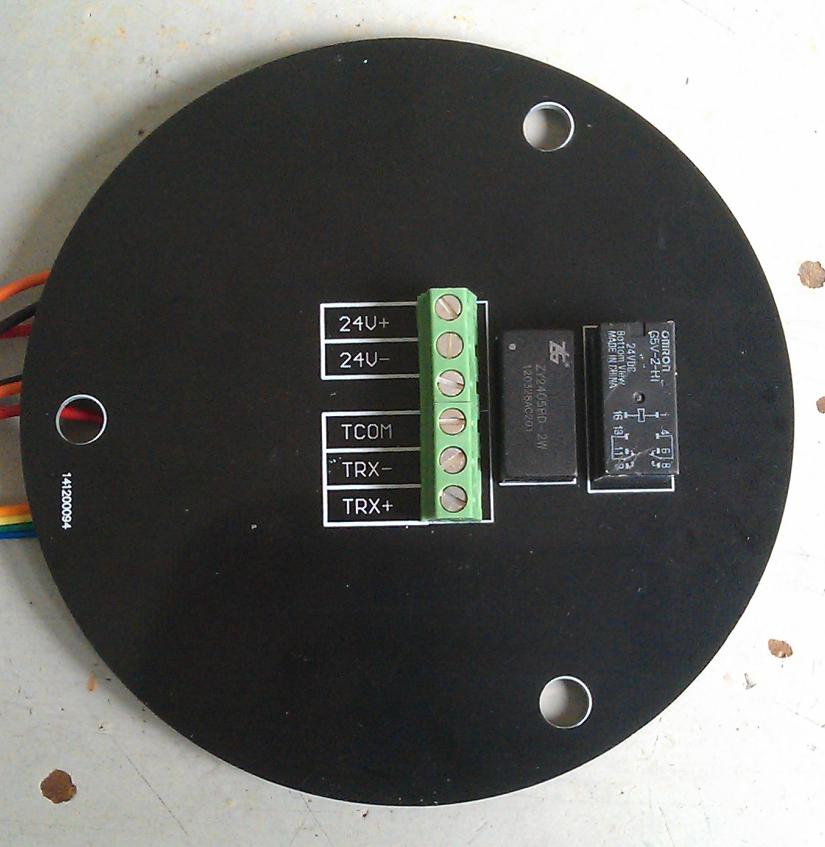

  二、 方表分体端子接线与标示

电磁流量计

电磁流量计

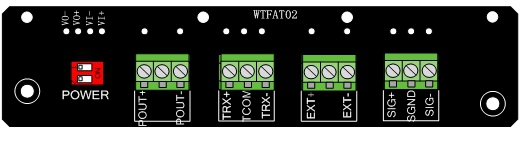

  三、 圆表端子接线与标示

电磁流量计

电磁流量计
