KS990流量计的主要技术参数与功能

1.流量计规格、基本参数和性能指标（见表1）

（表1）

型号	公称通经DN（mm）	流量范围（m3/h）	公称压力（MPa）	压力损失（kPa）	壳体材料
KS990-015	15	1~15	1.6   2.5   4.0   6.3	△P=ρ/1.205×ＰN	不锈钢1Cr18Ni9Ti或铝合金ZL101A
KS990-020	20	2-16
KS990-025	25	3~30
KS990-032	32	4.5~60
KS990-040	40	7~70
KS990-050	50	12~130
KS990065	65	20~300
KS990-080	80	35~400
KS990-100	100	70~800
KS990-125	125	80~1000
KS990-150	150	190~1900
KS990-200	200	240~3600


注：

1.准确度：为温度、压力修正后的系统精度；

2.标准状态条件：P=101.325KPa，T=293.15K

3.使用条件：

环境温度：-30℃～+65℃

相对湿度：5%～95%

介质温度：-15℃～+80℃

                  0℃～+80℃

大气压力：86KPa～106KPa

1.电气性能指标

2.工作电源：

A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出、脉冲输出、报警输出、RS-485等；

B．内电源：1组3.6V锂电池（ER26500），当电压低于3.0V时，出现欠压指示。

3.整机功耗：

A．外电源：<2W;

B．内电源：平均功耗1mW，可连续使用两年以上。

4.脉冲输出方式：

A.工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；

B.定标脉冲信号，与IC卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，

   单位脉冲代表体积量可设定范围：0.001m³~100m³。单选择该值时必须注意：定标脉 冲信号频率应≤900Hz。

C.定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。

5. RS－485通信（光电隔离），可实现以下功能：

采用RS－485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；

6. 4～20mA标准电流信号（光电隔离）

与标准体积流量成正比，4mA对应0 m³/h， 20 mA对应最大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。

7.控制信号输出：

A．下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压         ＋12V~+24V，最大负载电流50mA；

B．上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压         ＋12V~+24V，最大负载电流50mA；

C．关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

D．电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

8.防爆标志：ExdIIBT4

9.防护等级：IP65

10.压力损失

流量计实际压力损失计算公式如下：

…………………(1)





式中：

ΔP₁——流量计实际压力损失（KPa）；

ρ  ——被测介质密度（kg/m³）

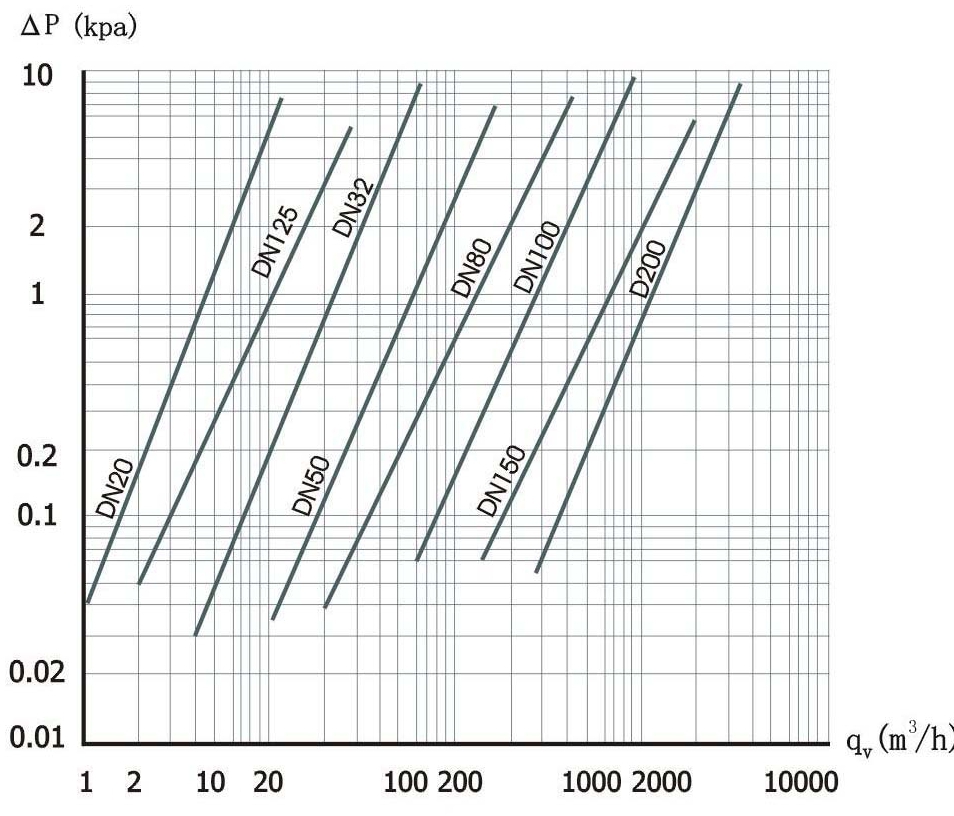

ΔP ——介质为干空气时流量计的压力损失(KPa),其特性曲线见图所示

11.接线口：出线接口为M20×1.5内螺纹。
