KS400涡轮流量计的安装尺寸 您当前的位置: 主页 > 新闻动态 > 仪表知识 >

KS400涡轮流量计的安装尺寸

作者:admin 来源:https://www.kantsen.com 发布时间:1574488591

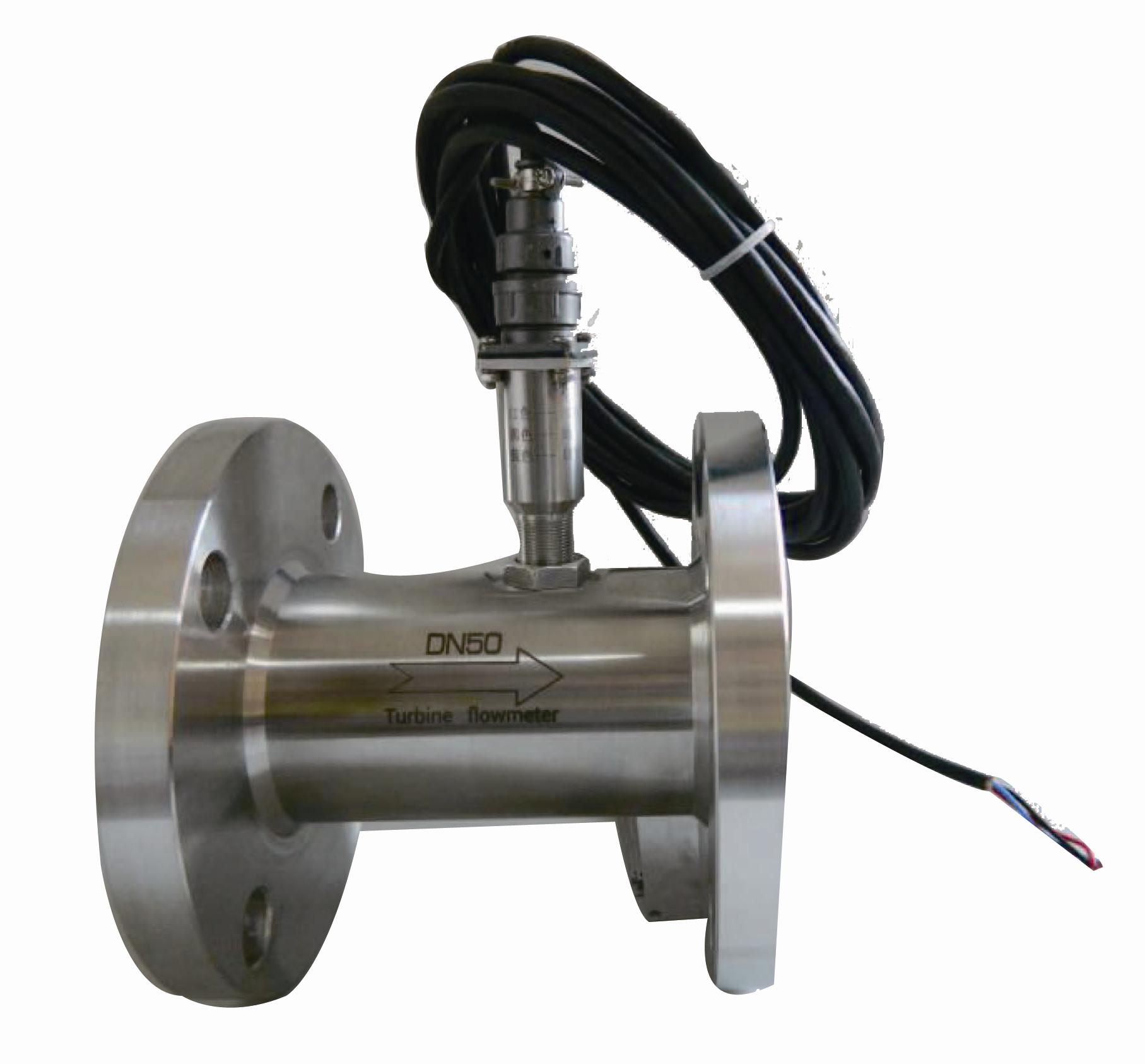

KS400涡轮流量计


  一、安装尺寸


  传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图4、图5、图6,安装尺寸见表4。


公称通径(mm) L(mm) G D(mm) d(mm) 孔数
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Ф65 Ф14 4
20 80 G1 Ф75 Ф14 4
25 100 G5/4 Ф85 Ф14 4
32 140 G2 Ф100 Ф14 4
40 140 G2 Ф110 Ф18 4
50 150   Ф125 Ф18 4
65 170 Ф145 Ф18 4
80 200 Ф160 Ф18 8
100 220 Ф180 Ф18 8
125 250 Ф210 Ф25 8
150 300 Ф250 Ф25 8
200 360 Ф295 Ф25 12

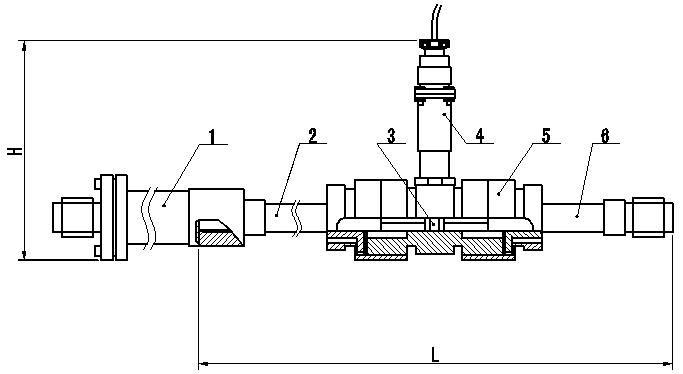

  图4 KS400—4~10传感器结构及安装尺寸示意图

天然气流量计厂家

  1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

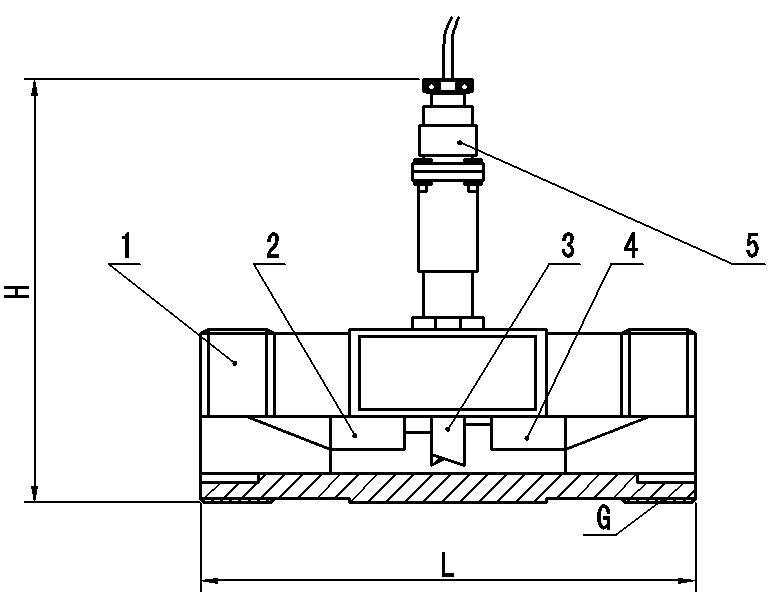

  图5 KS400—15~40传感器结构及安装尺寸示意图

天然气流量计厂家

  1. 壳体 2.前导向件 3.叶轮 4.后导向件 5.前置放大器

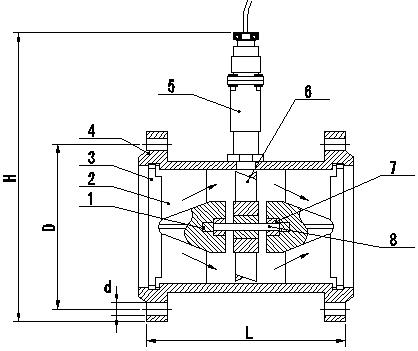

  图6 KS400—50~200传感器结构及安装尺寸示意图

天然气流量计厂家

  1. 球轴承 2.前导向件 3.涨圈 4.壳体

  5.前置放大器 6.叶轮 7.轴承 8.轴


  二、流量计安装注意事项



  (1)安装场所


  传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计对管道内流速分布畸变及旋转流是敏感的,进入传感器应为充分发展管流, 因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器,若上游侧阻流件,隋况不明确, 一般推荐上游直管段长度不小于20D,下游直管段长度不小于5D,如安装空间不能满足上述要求,可在阻流件与传感器之间安装流动调整器。传感器安装在室外时,应有避直射阳光和防雨淋的措施。

上游测阻流件类型 单个90°弯头 在同一平面上的两个90°弯头 在不同平面上的两个90°弯头 同心渐缩管 全开阀门 半开阀门 下游测长度
L/DN 20 25 40 15 20 50 5


  (2)连接管道的安装要求


  水平安装的传感器要求管道不应有目测可觉察的倾斜(一般在5°以内),垂直安装的传感器管道垂直度偏差亦应小于5°,垂直安装时流体方向必须向上。

  需连续运行不能停流的场所,应装旁通管和可靠的截止阀(见图7),测量时要确保旁通管无泄漏。

  在新铺设管道装传感器的位置先介入一段短管代替传感器,待:“扫线”工作完毕确认管道内清扫干;争后,再正式接入传感器。由于忽视此项工作,扫线损坏传感器屡见不鲜。

  若流体含杂质,则应在传感器上游侧装过滤器,对于不能停流的,应并联安装两套过滤器轮流清除杂质,或选用自动清洗型过滤器。若被测液体含有气体,则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

  若传感器安装位置处于管线的低点,为防止流体中杂质沉淀滞留,应在其后的管线装排放阀,定期排放沉淀杂质。流量调节阀应装在传感器下游,上游侧的截止阀测量时应全开,且这些阀门都不得产生振动和向外泄漏。对干可能产生逆向流的流程应加止回阀以防止流体反向流动。

  传感器应与管道同心,密封垫圈不得凸入管路。液体传感器不应装在水平管线的最高点,以免管线内聚集的气体(如停流时混入空气)停留在传感器处,不易排出而影响测量。

  传感器前后管道应支撑牢靠,不产生振动。对易凝结流体要对传感SS及其前后管道采取保温措施。


  三、接线方式


  *涡轮流量传感器/变送器(KS400-EIN型、KS400-EIA型)


  1.基本型KS400-EIN型


  “24V+”(红色线)接DC24V正端:

  “电源负”(黑色线)接DC24V负端;

  “脉冲”(蓝色线)接二次表脉冲输入端

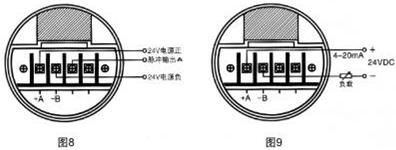

  2.防爆型KS400—口N型,见图8。



  3.KS400-口A型,见图9。


天然气流量计厂家

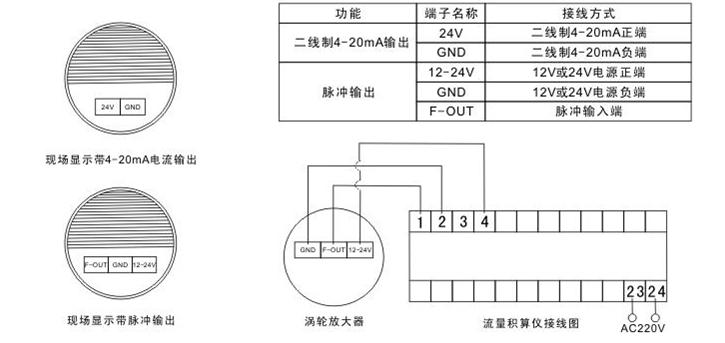

  ※ 智能一体化涡轮流量计(KS400—口径C型)

天然气流量计厂家
