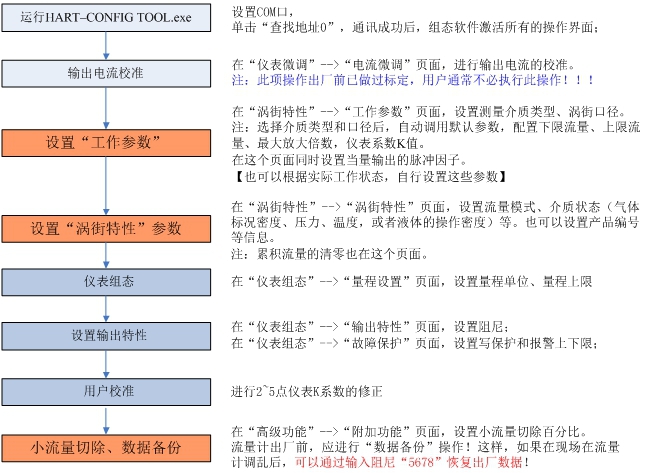

1、 使用组态软件进行标定说明



　　只需要运行组态软件，进行组装、设置参数等几个步骤，就可以完成涡街流量计的生产过程。


 说明：  表示必须要做的项；      表示必须做，而且容易遗忘或者出错的项目；

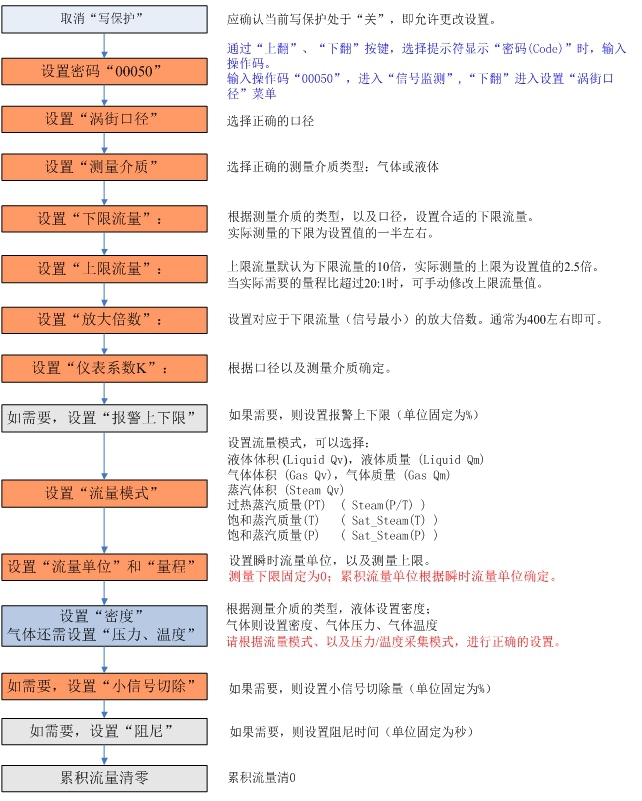

　　2 使用按键进行生产的流程

　　使用按键时，建议遵循以下的操作过程：


说明：
1．  表示必须要做的项；     表示必须做，而且容易遗忘或者出错的项目；


　　3、现场按键功能详细说明



　　3.1 按键基本功能说明

　　本产品支持 “三按键”操作模式。三个按键的基本功能如下：





　　3.2 现场组态进入与退出



　　3.2.1 进入现场组态

　　在“正常显示”状态，按“Z”键，进入“现场组态”。“现场组态”参数可用“直接数字输入”和“菜单选择”方法设置。

　　3.2.2 退出现场组态

　　在“现场组态”状态，按“Z”键，退出“现场组态”，进入“显示” 状态。

　　注：

　　本仪表记录上次退出按键设置时的状态，按下“Z”即可返回到上次退出时的状态。

　　3.3 数据设置方法

　　现场设置参数分为“菜单选择”和“直接数字输入”两种类型。

　　3.3.1 “菜单选择”设置方法

　　l 长按M键，下划线移至第二行，表示可更改设置。

　　l 短按M键，上翻选项，或按S键，下翻选项。

　　l 在数据设置过程中，长按M键，保存设置。保存后，下划线自动移至第一行;

　　3.3.2 “直接数字输入”设置方法

　　l 长按M键，下划线移至第二行，表示可更改设置。

　　l 短按M键，切换符号。

　　l 按S键向右移位，下划线移至第一位数字位，表示可修改，短按M键，数字加一。

　　l 再次按S键，可依次设置数字，设置方法与第一位完全相同。

　　l 在数据设置过程中，长按M键，保存设置数据;或按Z键退出设置。

　　举例来说，原来的量程上限为200，新输入的量程上限为400 。这里以英文菜单显示为示例。


Ø 首先按下“Z”键，进入按键设置功能。 Ø 短按“M”键，设置项前移一位；按下“S”键，设置项后移一位。根据提示，进入到设置“量程上限”。	设置量程上限界面
Ø 长按“M”键三秒以上，进入设置量程上限功能，此时设置的数字下方有下划线表示已经进入设置。	开始设置量程上限界面
Ø 此时按下“M”键，将在“+”和“－”之间切换。如果显示“－”，表示将输入的是负数。 Ø 此时按下“S”键，设置位右移1位。开始输入数据。如果设置的是最高位，可以输入的数字在0~9之间；如果是其他位，还可以选择小数点。 Ø 输入完成，长按“M”键三秒，结束数据设置。并将数据保存入仪表 Ø 在输入数据时，按下“Z”键，退出当前设置，返回上一级菜单，或者返回到“正常显示” 状态。

     3.4 现场组态功能

       3.4.1 基本功能（无需密码）



设置变量	英文提示符	中文提示符	设置方法	备注
对比度	Contrast	对比度	菜单选择	1~5级，越大则字体越黑。 一般选3即可。
写保护	Protection	写保护	长按M键切换	开（Write Disable） 关（Write Enable）
报警下限	Min Alarm(%)	报警下限(%)	直接数字输入	单位：%
报警上限	Max Alarm(%)	报警上限(%)	直接数字输入	单位：%
涡街口径[52]	MeterSize	口径	只允许读	在不输入密码时，可以查看口径
流量模式	Flow Mode	流量模式	菜单选择	液体体积 (Liquid Qv) 液体质量 (Liquid Qm) 气体体积 (Gas Qv) 气体质量 (Gas Qm) 蒸汽体积 (Steam Qv) 过热蒸汽质量(PT)  ( Steam(P/T) ) 饱和蒸汽质量(T)   ( Sat_Steam(T) ) 饱和蒸汽质量(P)   ( Sat_Steam(P) )
瞬时流量单位	Unit_Qv  Unit_Qm	流量体积单位流量质量单位	菜单选择	体积单位支持： Nm3/h，Nm3/m，Nm3/s， l/s，l/m，l/h， m3/s，m3/m，m3/h，m3/d， Scf/s，Scf/m，Scf/h， cf/s，cf/m，cf/h， USG/s，USG /m，USG /h， UKG/s，UKG /m，UKG /h， bbl/h，bbl/d， Special（自定义单位） 质量单位支持： g/s ，g/m，g/h， kg/s，kg/m，kg/h，kg/d， t/m，t/h，t/d， lb/h，lb/d Special（自定义单位）   注：累积流量单位根据瞬时流量单位确定，见《瞬时流量单位与累积流量单位对应关系表》
量程上限	Range 100%	量程上限	直接数字输入
密度	Density (kg/ m3) Density (g/c m3)	密度 (kg/ m3) 密度 (g/c m3)	直接数字输入	气体密度（单位：千克/立方米） 液体密度（单位：克/立方厘米）
气体压力（表压）	Gauge Pre.(Kpa)	气体表压力 (Kpa)	直接数字输入	单位：kpa，测量液体时，没有此项
气体温度（摄氏度）	Temperature (℃)	气体温度 (℃)	直接数字输入	单位：℃，测量液体时，没有此项
小流量切除	PV Cutoff (%)	小流量切除 (%)	直接数字输入	范围：0% ~ 20%
阻尼	Damping (S)	阻尼  (S)	直接数字输入	范围：0 ~ 64S
瞬时流量小数点位数	Disp. Point	小数点位数	菜单选择	范围：0，1，2， 3
显示模式	Display Mode	显示模式	菜单选择	2行显示(2_line Display)：只显示瞬时和累积流量 3行显示(3_line Display)：增加第3行显示
累积流量清零	Total Reset	累积流量清零	菜单选择	“是”（Yes），实现累积流量清零 “否”（No），不进行操作
累积流量溢出次数	Total Overflow	累积流量溢出次数	只允许读	累积流量大于9999999，溢出次数加一。
仪表系数（K值）[57]	K-Factor	仪表系数K	只允许读	在不输入密码时，可以查看仪表系数



　　3.4.2 高级功能(制造商使用，需要不同密码)

　　在第50项，输入不同的密码，可以进入不同的特殊功能。


操作码	Code	密码	直接输入	输入****50可进入设置第51~ 59项。 输入****60可进入设置第60项。 输入****61可进入设置第61项。 输入****62可进入设置第62项。 输入****63可进入设置第63项。 输入****70可进入设置第70~77项。 输入****40可进入设置第40~ 41项。 输入****38可进入设置第38~ 39项。 输入****11可进入查看第11~ 13项。 输入***111可进入预设值累积流量。 输入***721可进入设置温度校准数据。 输入***741可进入设置压力校准数据。
信号强度[51]	Signal Monitor	信号监测	只允许读	LCD显示示例：        450.00 CH 2 – A 其中：450.00为当前放大倍数       CH2  为当前通道号       A表示数字10，当前信号强度
涡街口径[52]	MeterSize	口径	菜单选择	选项：15mm，20mm，25mm，32mm，40mm，50mm，65mm，80mm，100mm，125mm，150mm，200mm，250mm，300mm，350mm，400mm，450mm，500mm，600mm; 注：LCD显示DN15，表示口径15mm   更改涡街口径后，必须重新设置下限流量、最大放大倍数，仪表系数（K值），详细见表后面的“特别说明”
介质[53]	Fluid Type	介质	菜单选择	气体 (Gas) 液体 (Liquid) 注：更改介质后，必须重新设置下限流量、最大放大倍数，仪表系数（K值），详细见表后面的“特别说明”
下限流量[54]	Low Flow Limit	下限流量	直接数字输入	根据口径以及测量介质确定。 【单位固定为m3/h（工况），和仪表系数共同确定测量的频率下限】 实际测量的下限为设置值的一半左右。
上限流量[55]	High Flow Limit	上限流量	直接数字输入	上限流量自动默认为下限流量的10倍，实际测量的上限为设置值的2.5倍。 【单位固定为m3/h（工况），和仪表系数共同确定测量的频率上限】 当实际需要的量程比超过20:1时，可手动修改上限流量值。
放大倍数[56]	Max AMP.	设置放大倍数	直接数字输入	建议在200~1000之间。通常在400左右。
仪表系数（K值）[57]	K-Factor	仪表系数K	直接数字输入	根据口径以及测量介质确定。 单位固定为1/ m3。 即设置多少个脉冲对应1 m3的体积流量。
脉冲系数单位[58]	Pulse Factor Unit	脉冲系数单位	菜单选择	支持的单位有：m3、N m3、t、kg、Scf、cf、USG（美国加仑）、UKG（英制加仑）、bbl（桶）、lb（磅）。
输出脉冲系数[59]	Pulse Factor	输出脉冲系数	直接数字输入	输入1个“脉冲系数单位”下对应的输出脉冲个数。 若想输出原始脉冲，则将“仪表系数（K值）”和“输出脉冲系数”设置相同的值，并且“脉冲系数单位”设置为m3。
五点修正[60]	K-Factor Trim Fi K-Factor Trim Yi	五点修正频率i, 五点修正系数i,	直接数字输入	其中K-Factor Trim F1为第一个修正点的频率。K-Factor Trim Y1为第一个修正点的K修正系数，具体设置参阅6.2项。 依次类推，i为1、2、3、4、5。
五点修正频率系数设置[61]	Frequency Factor	五点修正频率系数	直接数字输入	将五点修正的频率值，乘以该系数后，作为新的修正点的频率值。 通常情况下，应为1。 当使用水标定后，用于气体等测量时，可以设置此系数，使得五点修正系数继续有效。
通道设置[62]	AMP. Channel	通道设置	菜单选择	有CH_1，CH_2，CH_3三个选项。 CH_3放大倍数最大； CH_1放大倍数最小； 说明： CH2一般用于液体测量，对应于组态软件中选择X1和X2。 CH_3一般用于气体测量，对应于组态软件中选择X1、X2和X3。
工作模式[63]	Work Mode	工作模式	菜单选择	F_1：抗震模式； F_2：标准模式； F_3：涡轮模式 F_4：测试模式 说明： 一般选择F_2。
4mA校准[40]	4mA Trim	4mA校准		校准步骤： 1. 长按“M”键三秒，进入校准； 2. 短按M键，减小电流；按S键，增加电流，步进为16微安； 3. 长按“M”键三秒，保存校准；或按Z键，不保存退出。
20mA校准[41]	20mA Trim	20mA校准
温度采集方式设置[70]	Temp. Measure	温度采集	菜单选择	手动输入(Manual) 自动采集(Auto)
压力采集方式设置[71]	Pressure Measure	压力采集	菜单选择	手动输入(Manual) 自动采集(Auto)
温度低点校准[72]	Temp. Low Trim	温度低点校准	直接数字输入	输入校准电阻值，单位：欧姆
温度高点校准[73]	Temp. High Trim	温度高点校准	直接数字输入	输入校准电阻值，单位：欧姆
压力零点校准[74]	Pre. Low Trim	压力零点校准	直接数字输入	输入校准压力值，单位kpa
压力满点校准[75]	Pre. High Trim	压力满点校准	直接数字输入	输入校准压力值，单位kpa
小压力切除值[76]	Pre. Cutoff	小压力切除	直接数字输入	单位kpa， 若测量压力值小于“小压力切除值”，则视为0kpa.
压力任意点迁移 [77]	Set Pre. Bias	压力任意点迁移	直接数字输入	单位kpa， 通过输入实际压力值，实现任意点迁移。
最小压力【38】	Min Pre. (Kpa)	最小压力值	直接数字输入	【此参数仅用于蒸汽质量测量】 在蒸汽测量模式下，启动压力补偿时，如果压力小于设置的“最小压力值”，则流量自动归0。
最小温度【39】	Min Temp. (℃)	最小温度值	直接数字输入	【此参数仅用于蒸汽质量测量】 在蒸汽测量模式下，启动温度补偿时，如果温度小于设置的“最小温度值”，则流量自动归0。
版本号【11】	Version	版本	只允许读	版本号
最大频率【12】	Max Frequency	最大频率	只允许读	内部换算出的和上限流量对应的频率值。
最小频率【13】	Min Frequency	最小频率	只允许读	内部换算出的和下限流量对应的频率值。
预设累积流量【111】	Total Preset	累积流量预设置	直接数字输入	用于直接设置当前的累积流量值。
温度校准数据【721】	Temp. Data X0; Temp. Data Y0; Temp. Data X1; Temp. Data Y1;	温度低点采集值； 温度低点阻值； 温度高点采集值； 温度高点阻值；	直接数字输入	可以分别查看和修改温度传感器校准值。
压力校准数据【741】	Pre. Data X0; Pre. Data Y0; Pre. Data X1; Pre. Data Y1;	压力零点采集值； 压力零点值； 压力满点采集值； 压力满点值；	直接数字输入	可以分别查看和修改压力传感器校准值。



　　3.5 瞬时流量单位与累积流量单位对应关系表

瞬时流量单位	对应累积流量单位
Nm3/h，Nm3/m，Nm3/s	Nm3
m3/d，m3/h，m3/m，m3/s	m3
l/h，l/m，l/s	L
Scf/s，Scf/m，Scf/h，	Scf
cf/s，cf/m，cf/h，	cf
USG/s，USG /m，USG /h，	USG
UKG/s，UKG /m，UKG /h，	UKG
bbl/h，bbl/d，	bbl
g/h，g/m，g/s	g
kg/d，kg/h，kg/m，kg/s	kg
t/d，t/h，t/m	t
lb/h，lb/d	lb
Special（显示为空白，内部运算同m3/s）	空（内部运算同m3）
