KS350转换器接线图标识内容 您当前的位置: 主页 > 新闻动态 > 仪表知识 >

KS350转换器接线图标识内容

作者:admin 来源:https://www.kantsen.com 发布时间:1571474208

转换器接线图


1.方表端子接线与标示

西安电磁流量计

图4.3(a)方表接线端子图

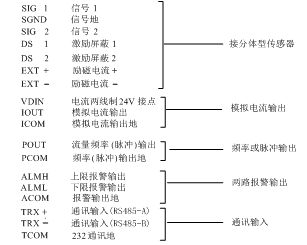

各接线端子标示含义如下:

西安KS350电磁流量计

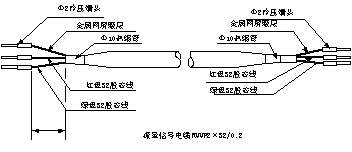

4.3.2 方表接传感器信号线处理与标示

KS350电磁流量计

     图4.3(b) 方表接传感器信号线处理与标示

4.3.3 圆表端子接线与标示

西安电磁流量计

图4.3 (c) 圆表接线端子图
圆表各接线端子标示定义

I+: 流量电流输出
COM: 电流输出地
P+: 双向流量频率(脉冲)输出
COM: 频率(脉冲)输出地
AL: 下限报警输出
AH: 上限报警输出
COM: 报警输出地
FUSE: 输入电源保险丝
T+: 通讯输入
T-: 通讯输入
G: RS232通讯地
L1 220V(24V)电源输入
L2 220V(24V)电源输入

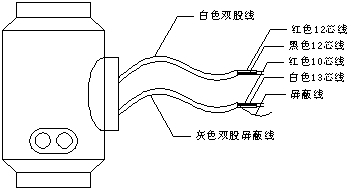

4.3.4 圆表信号线的处理与标示


西安电磁流量计

 图4.3(d)圆表信号线的处理与标示

圆表信号线标示如下:

                               白色双股线: 红色12芯线
                                                                             接励磁电流

                                                    黑色12芯线

灰色双股蔽线:红色10芯线接“信号1”

                        白色13芯线接“信号2”

                        屏蔽线接“信号地”
