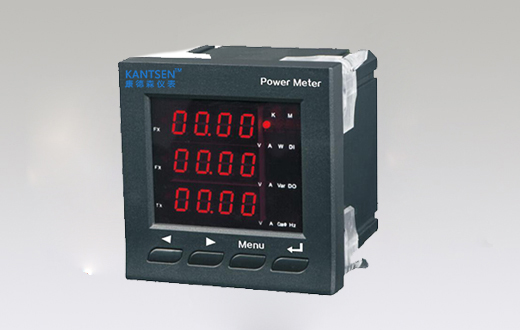

基本功能
测量显示三相：U、I、P、Q、EP+、EP-、EQ+、 EQ-、S、F、PF
标配功能
RS485 Modbus-RTU通讯协议数字通讯接口；电能脉冲输出：5000imp/KWh
选配功能
4DI；4DO；4AO；2PO；2路RS485；2-63次谐波；复费率：2时区，8时段，4费率；需量：有功功率，无功功率；最值统计：电压、电流最大/最小值
显示方式
可编程、切换、循环LED（数码管）显示
技术参数
1）电压：三相三线、三相四线；额定值：AC 100V / AC 220V / AC 380V；过负荷：1.2倍额定值（连续）; 2倍额定值/1 秒 ；功率：<0.4VA(每相) 阻抗 >500kΩ；精度 ：RMS测量，精度等级0.5。2）电流：额定值AC 1A/5A(或使用分流器)；过负荷：1.2 倍额定值（连续）; 10倍额定值/1 秒；功率：<0.2VA（每相）；阻抗：<2mΩ ；精度：RMS测量，精度等级0.5。3）频率：45~65Hz；功率：视在功率，有功精度0.5级；无功精度：1.0级；电能：四象限计量，有功精度0.5级，无功精度1.0级。4）电源：工作范围 AC/DC85~270V ；功耗：≤5VA。5）输出：数字接口RS485接口、Modbus-RTU协议；脉冲输出：2路电能脉冲输出；脉冲常数：5000imp/KWh。5）环境：工作环境：-10~55℃；储存环境：-20~75℃。6）耐压：输入/电源>2kV/1min，输入/输出>2kV/1min，电源/输出>1.5kV/1min(50Hz) ；绝缘：输入、输出、电源对机壳>100MΩ。7）电能测量范围：有功无功电度测量范围0~999999Mwh， 超过此数值电度从0开始计数
安装方式
面板嵌入式安装
外形尺寸
120×120×90（mm）；96×96×90（mm）；80×80×70（mm）；72×72×70（mm）
开孔尺寸
110×110（mm）；91×91（mm）；76×76（mm）；67×67（mm）
