一、产品简介
KS550-M明渠流量计积算仪是一款通用工业智能仪表,具有工业通用4-20mA,0-20mA,1-5V,0-5V等线性信号输入方式,及RS485串口输入功能(可选)。本仪表集成两路信号输入控制模块,可同时分别控制每路信号,也可以对两路做相关运算,并显示和输出结果。配合本公司的超声波液位计使用,可组成液位差控制系统。本仪表集成明渠流量积算仪功能,可作为明渠流量计使用。创新数据源设计,使应用更具灵活性。
☆产品特色
●四路信号输入(模拟+数字可以同时输入)
●两路4-20mA电流信号变送输出
●明渠流量计功能
●复合数学运算功能(液位差)
●RS485通信接口(支持Modbus协议)
●U盘一键下载
●双通道继电器输出
●DC12V 5W电源输出(可选24V)
●微型打印机接口(可选)
●内置8只AA电池
☆性能指标
量程: 3 m 盲区: 0.4 m
显示精度:视输入信号而定
标定:出厂标定,可现场校准
显示:2.8英寸LCD按键:4位轻触键
信号输入:4~20mA;0~20mA;1~5V; 0~5V;RS485;
☆输出
电压输出:DC 12V或24V
信号输出:RS485;2 通道继电器
继电器触点容量:AC:5A 250V DC:10A 120V
二、主要技术参数

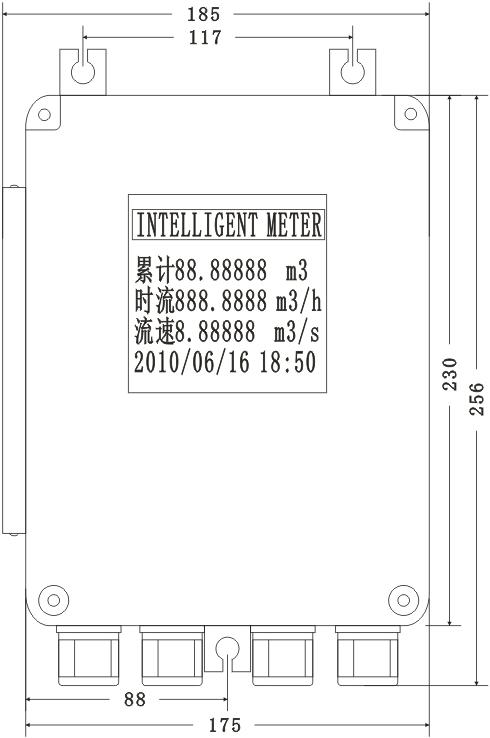

产品尺寸
☆供电
工作电压:AC160V~250V
正常功耗:<5W
物理性能
外形尺寸:185×256mm
材质:铸铝
重量:2Kg
☆环境性能
工作温度:0~50℃ 压力: 常压
三、安装及使用
本仪表主机为壁挂式安装,安装孔尺寸如上图。交流电源应通过一个2A的空气开关保护,并且机内接地端子必须可靠接入大地。

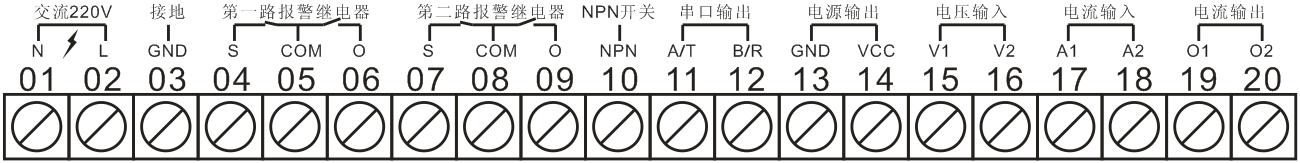

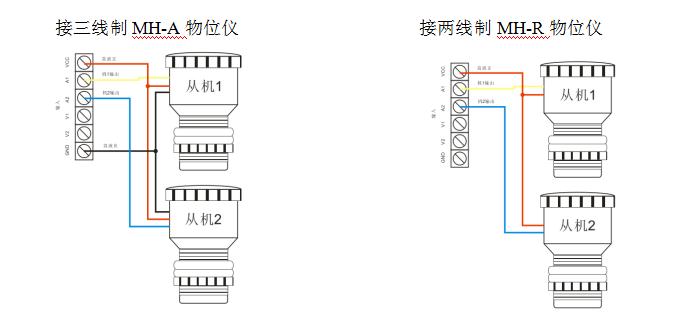

参考机内接线图

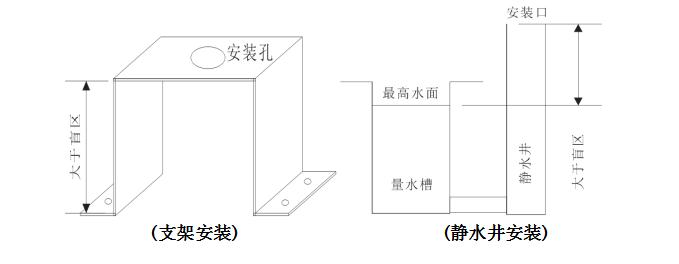

本仪表可广泛适用于各种主流明渠量水堰槽,具体槽型和尺寸要求可参考本说明书第7章或相关国家标准。液位探头应安装在规定的水头测量位置,由于超声波测量有盲区(通常是0.3m)限制一般需要做如下图左结构的支架来躲过盲区。
如果遇到量水槽内水面波动比较大的情况应该在水槽旁边修一个静水井将探头装在静水井内如下图右边所示。
