KS550明渠流量计的信号输入设置以及输出功能设置

　　一、信号输入设置

　　1、数据源是指本机内部各种输入或输出所以使用的数据存储地址。见下表：

　　表5-1


地址	名称	地址	名称
0	无	7	每小时流量
1	第－路模拟输入	8	流量累积值
2	第二路模拟输入	9	系统日期（月.日）
3	第－路数字输入	10	系统时间（时.分）
4	第二路数字输入	11	系统时间（秒）
5	数学运算结果	12	备用电池电压
6	流速运算值	13	日历

       ２、模拟输入标定方法

       例如第－路输入4-20mA，标定为液位0到5米。设置I1输入低端为0、I1输入高端为５进入I1输入标定菜单，显示当前端口输入AD取样值。给第－路电流A1口输入4mA电流，观察显示稳定后按住键，显示“标定低端”表示电流低端标定成功。再给A1口输入20mA电流。观察显示稳定后按住键，显示“标定高端”表示电流高端标定成功。第二路输入标定方法相同。除时间设定外所有参数设置后都需长按键保存退出。如遇设置错误不要保存，同时按＋退出或者不退出菜单断电重起既可。

　　二、输出功能设置

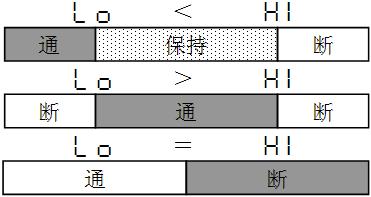

　　1、本机继电器输出功能十分灵活，但也相对复杂，举例说明如下：

　　欲设置第一路继电器在第一路模拟输入小于1时打开，而大于2时才关闭，中间保持原有状态。应设置：J1输出低端=1 J1输出高端=2 J1数据源=1

　　欲设置第二路继电器在第一路数字输入大于1而小于2时打开，其它时侯关闭。应设置：J2输出低端=2 J2输出高端=1 J2数据源=3

　　欲设置NPNl输出在第二路模拟输入小于1时打开，大于1时关闭。应设置：N3输出低端=1 N3输出高端=1 N3数据源=2



　　2、电流输出设置及效准，同样举例说明：

　　欲设置第一路电流输出对应流速0.5立方米每秒到50立方米每秒输出4-20mA，设置：O1输出低端=0.5 O1输出高端=50 O1数据源=6

　　输出电流效准方法是：在第一路电流输出口O1和GND之间接入电流表。进入O1低端微调菜单，显示当DA取样值。再按增加或按减少输出，按住不放可快速连加或减。跟据电流表显示调整到合适为止。同样方法调O1高端微调。

　　3、打印输出说明，设置自动打印大于1，将自动按自动打印设置的间隔分钟数打印。

　　4、U盘下载说明，在USB口插入U盘后，长按键，显示“USB下载”即开始下载。U盘下载可能会破坏U盘原有文件系统，请使用专用U盘。下载文件是以当前时期为名字的文本文件，如“20100615.TXT”。
