| 类型名称 | 图 片 | 特 点 | |

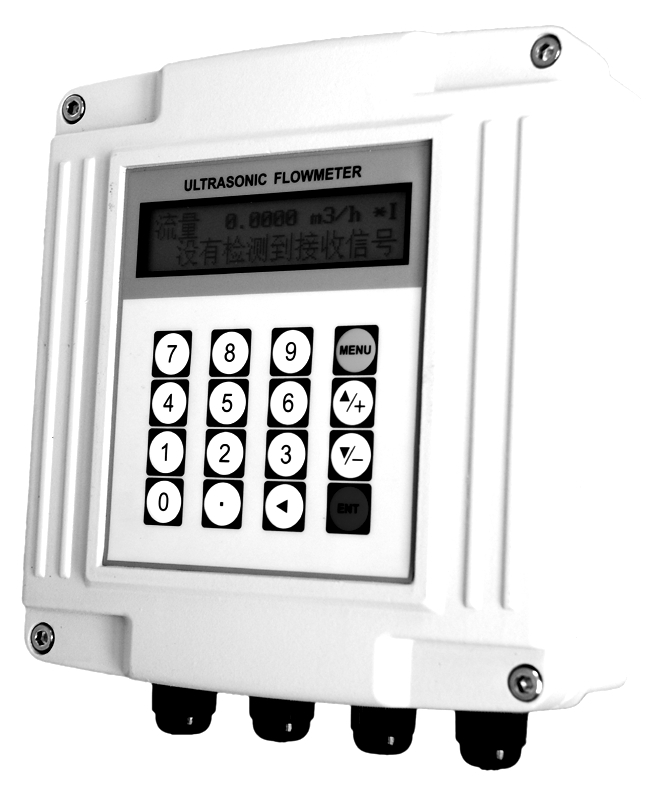

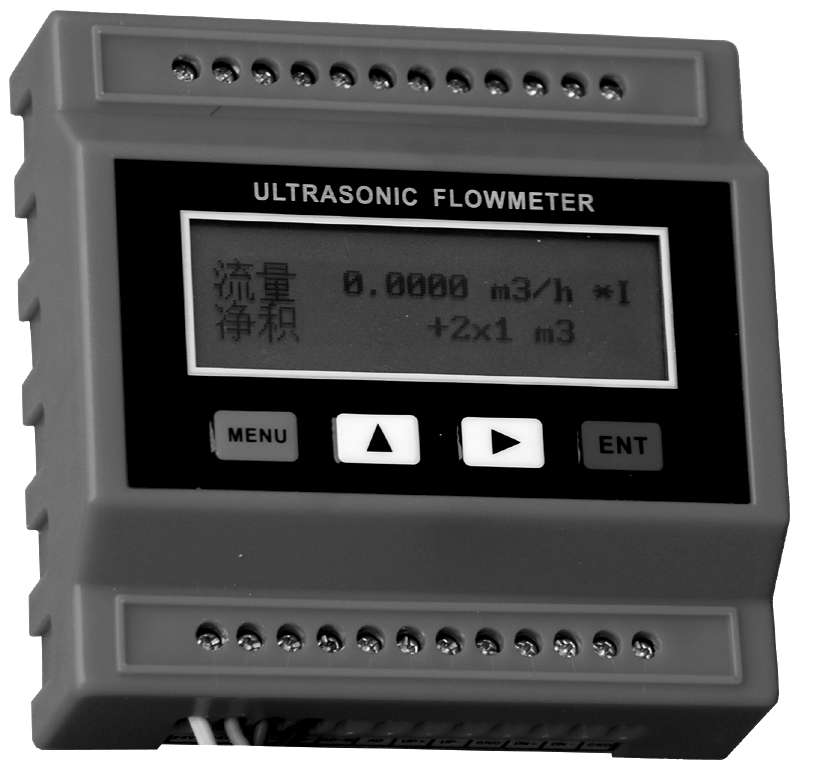

| 分体式 | 壁挂式 |
 |
用于挂墙安装 体 积：170×180×56mm 供电方式：AC220V或DC24V（可选） |

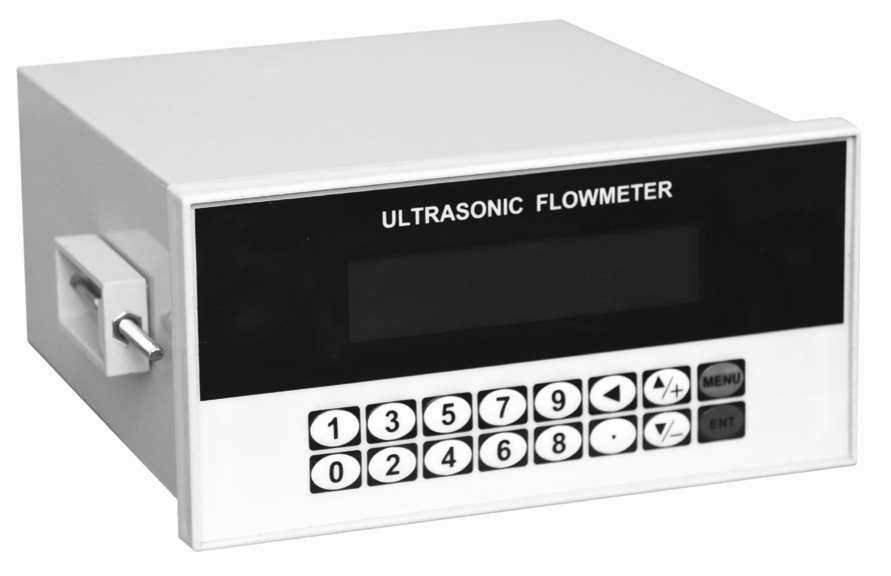

| 盘装式 |
 |
用于仪表盘安装 开孔尺寸：152×76mm 供电方式：AC220V或DC24V（可选） |
|

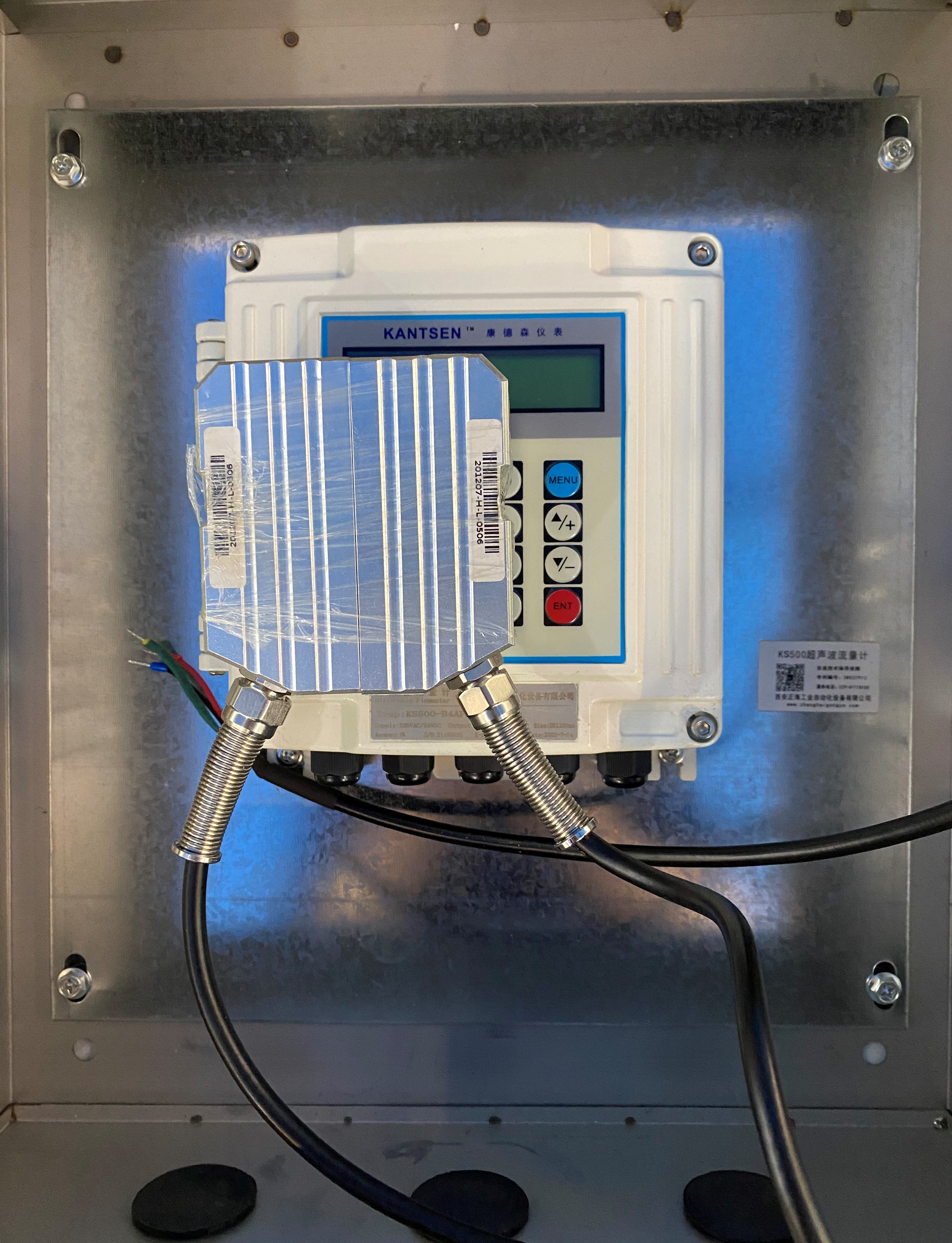

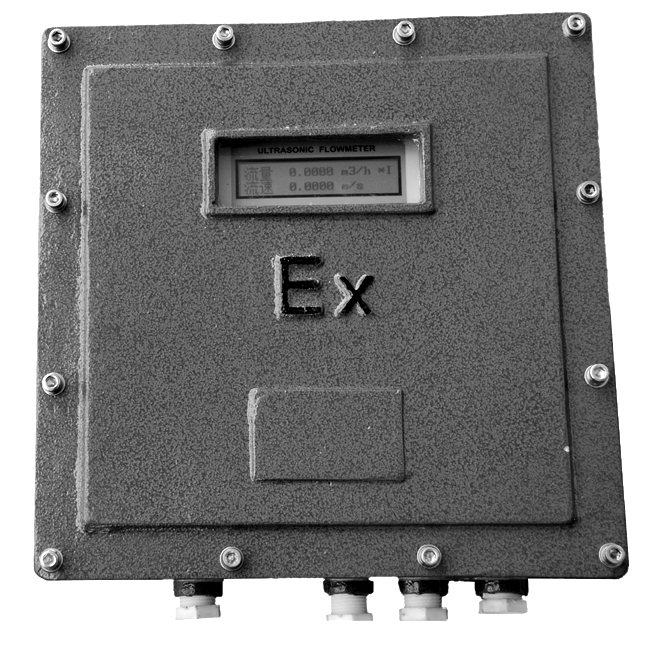

| 防爆式 |
 |
用于防爆场合 体 积：298×298×110mm 供电方式：AC220V或DC24V（可选） 防爆等级：DIIBT4 |
|
| 一体式 | 基本型 |
 |
体 积：106×48×34mm 供电方式：DC24V 防护等级：IP68可浸入水下2米 |

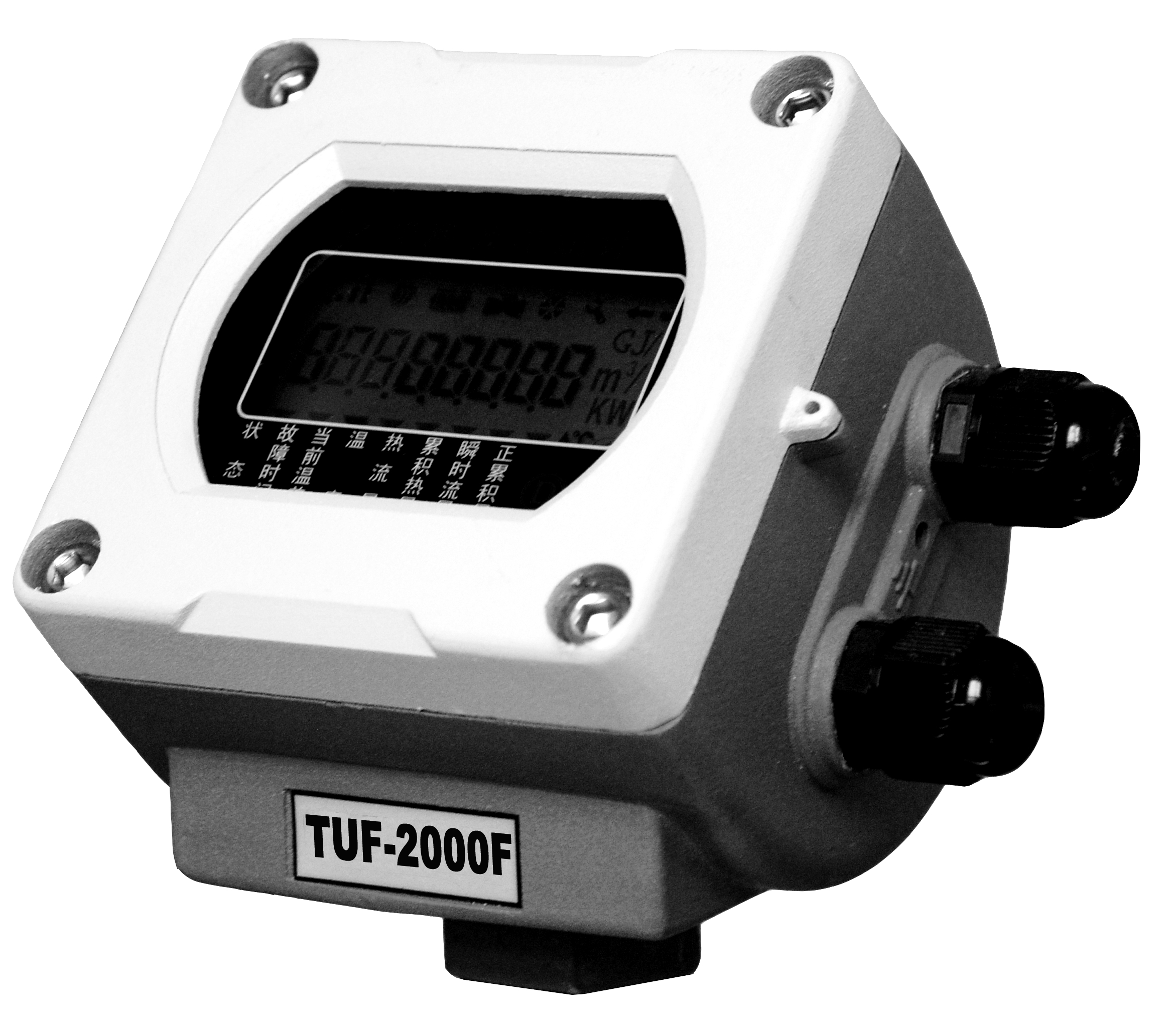

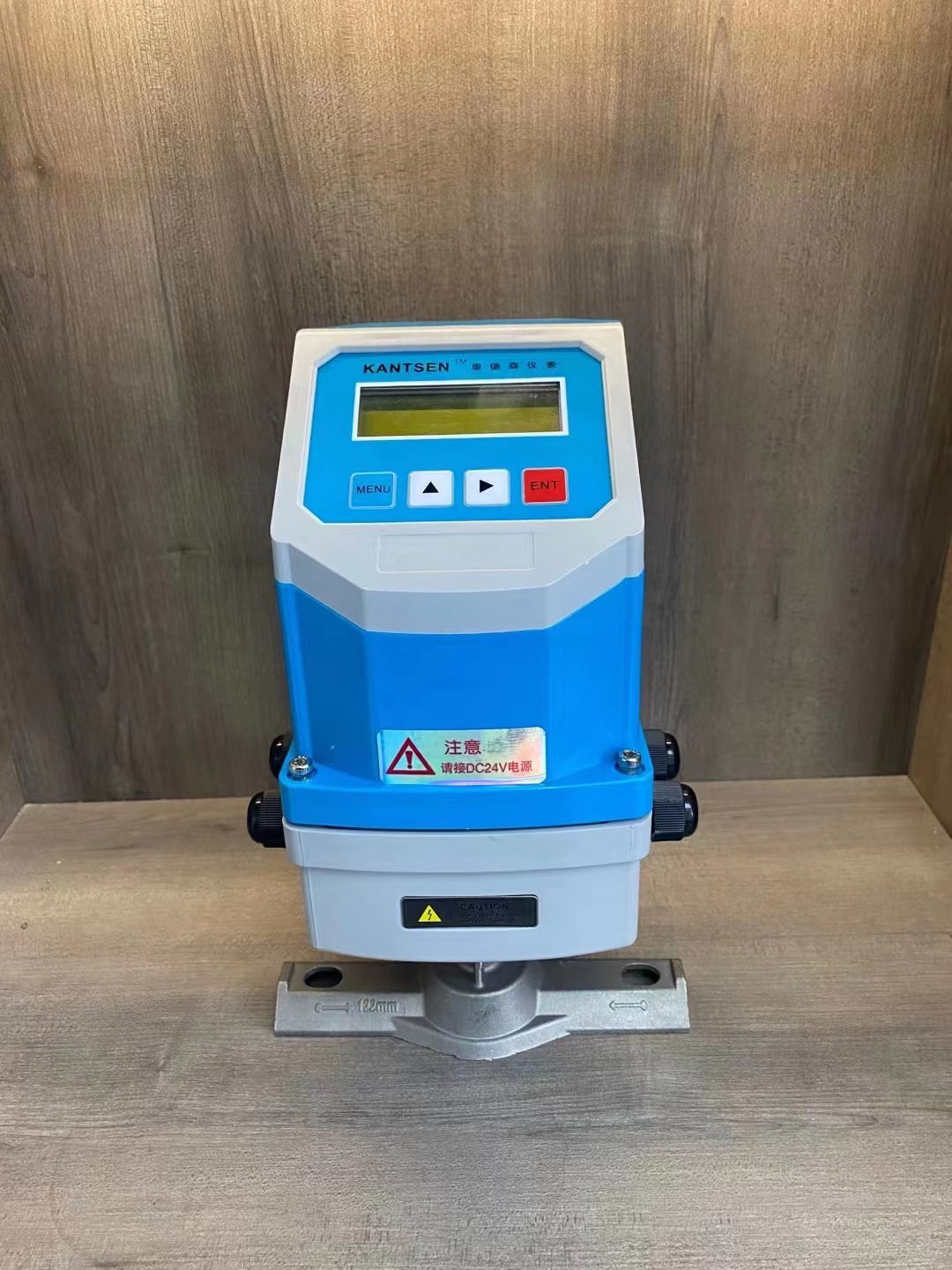

| 功能型 |
 |
体 积：96×96×129mm 供电方式：DC24V 防护等级：IP68可浸入水下2米 |
|
|
超声波流量 /热量模块 |
 |
体 积：120×80×30mm 供电方式：DC8－36V |
|
| 超声波水表 |
 |
体 积：96×96×129mm 供电方式：单节3.6V锂电池可工作6年 |
|
| 传感器 | 图片 | 型 号 | 测量范围 | 流体温度 |
|
外夹式 |
 |

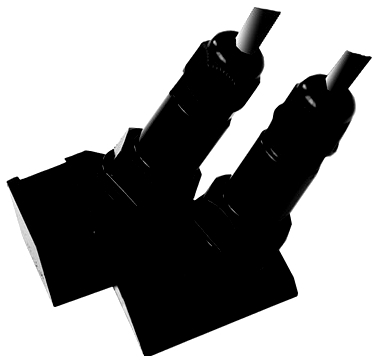

TS-2（小型） | DN15-100mm | -30-90℃ |

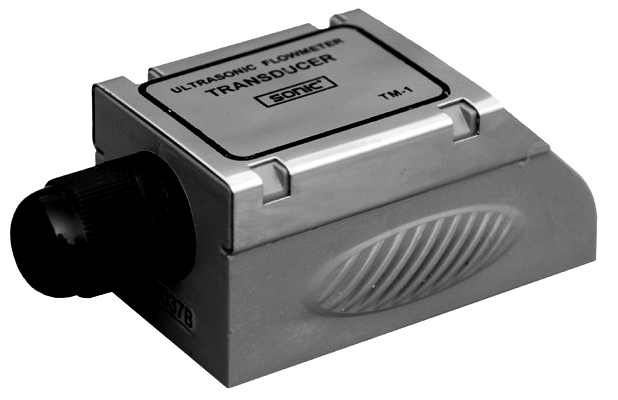

| TM-1（中型） | DN50-700mm | |||
| TL-1（大型） | DN300-6000mm | |||
|
高温 外夹式 |
 |
HTS-1（小型） | DN15-100mm | -30-160℃ |
| HTM-1（中型） | DN50-700mm | |||

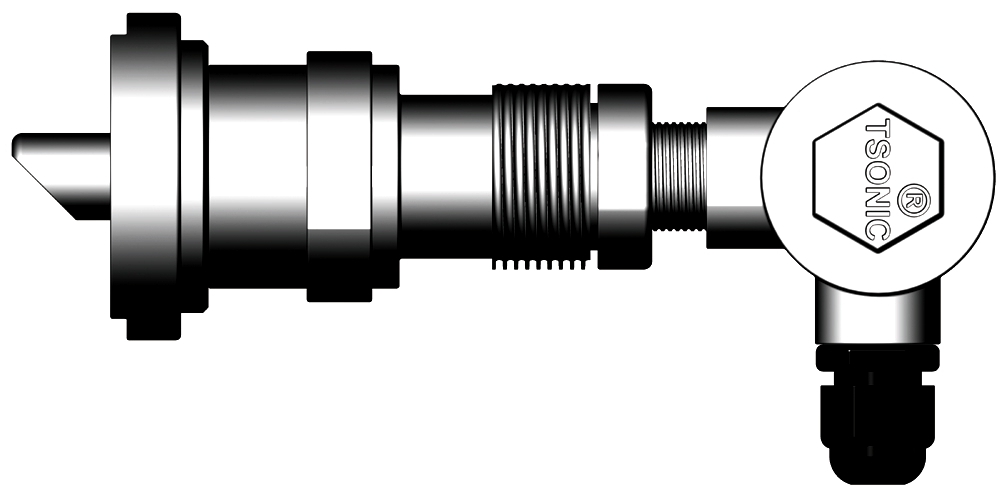

| 插入式 |
 |
TC-1（标准插入） | DN80-6000mm | -40-160℃ |
| TLC-2（加长插入） | ||||
| TP-1（平行插入） | DN200-6000mm | |||

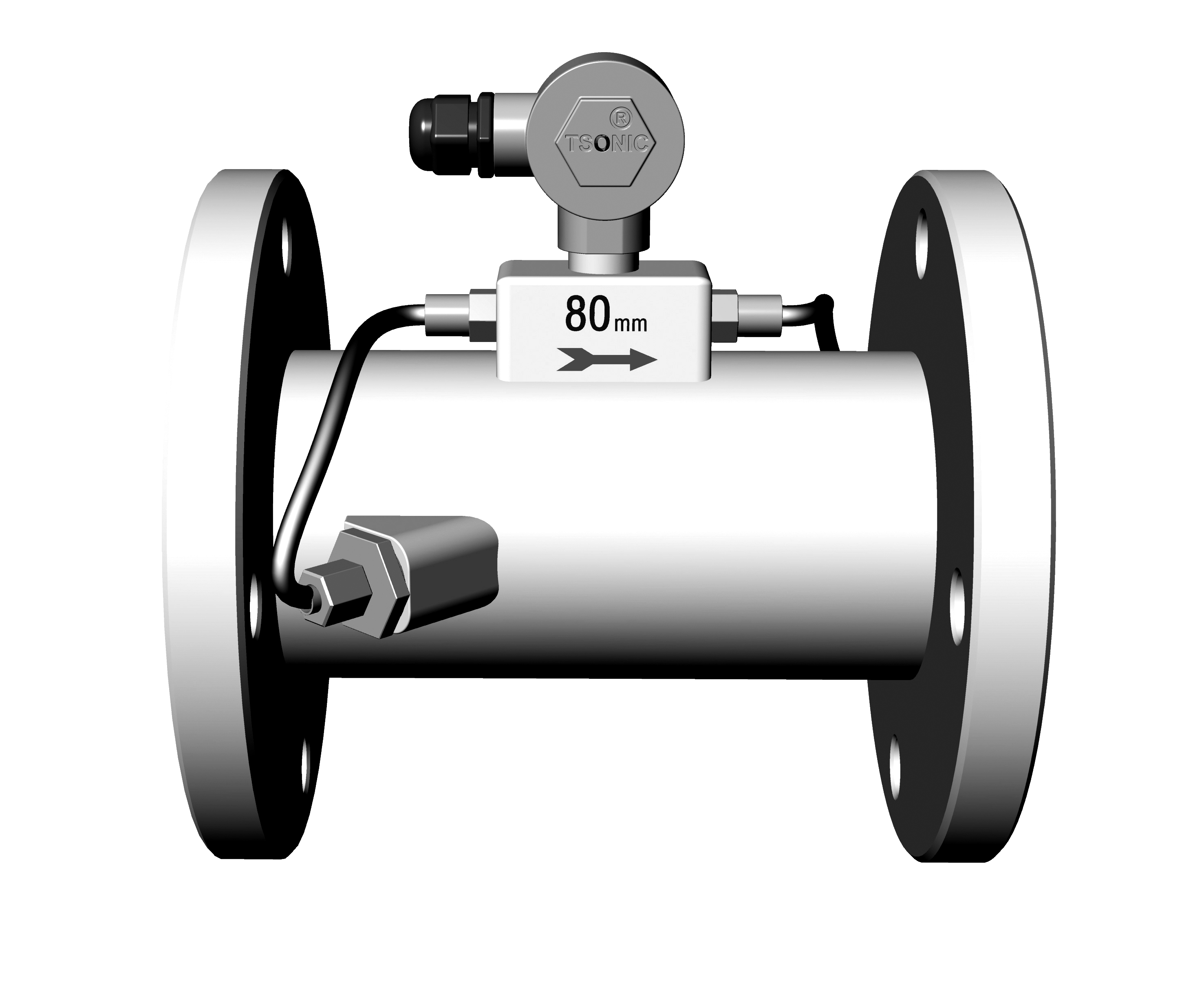

| 管段式 |
 |
标准管段式 | DN15-1000mm | -40-160℃ |
超声波流量计/热量表专用二次表通过RS485与一体式超声波流量计/热量表以及超声波水表通讯，传输距离可达1000米以上。二次表主要用于远传显示及参数设定。
 ●壁挂型：用于挂墙安装 ●尺寸:178×165×55mm |

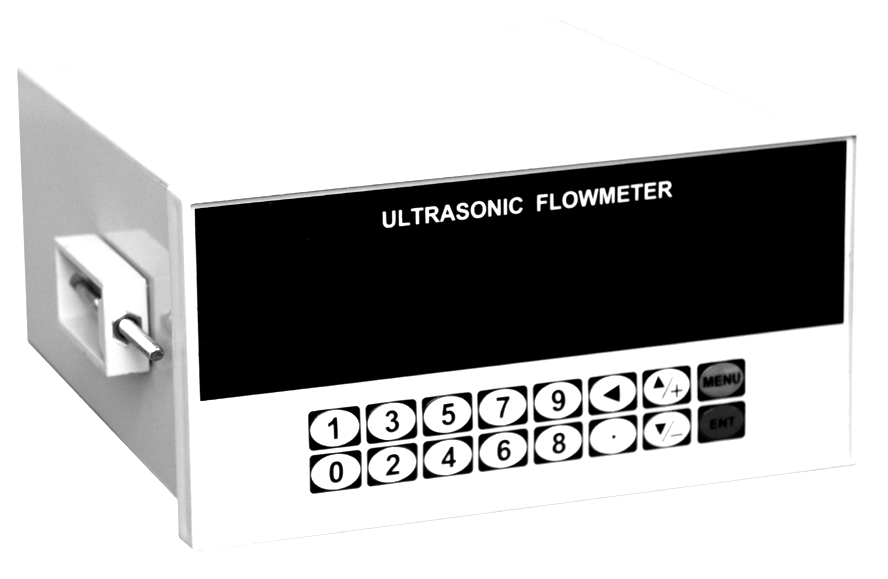

 ●盘装型：用于仪表盘安装 ●开孔尺寸:152×76mm |

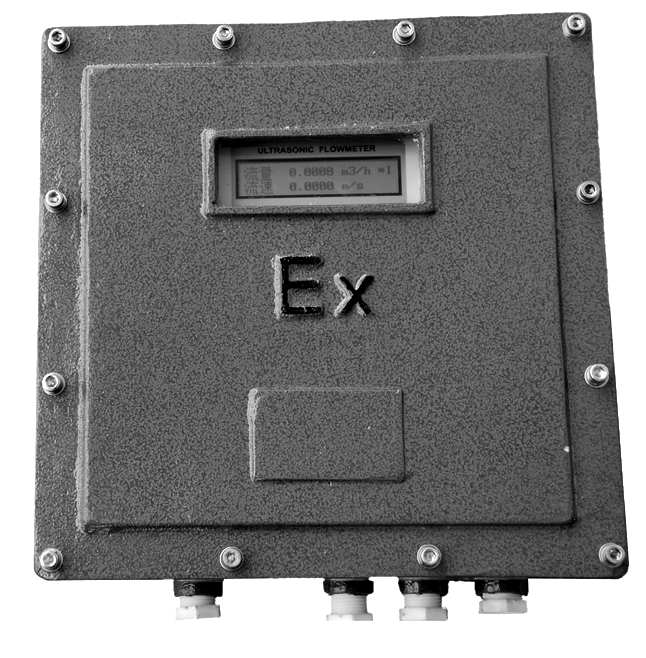

 ●防爆型：防爆等级DIIBT4 ●尺寸:298×298×110mm |
