超声波流量计、外贴式流量计

作者:admin 来源:https://www.kantsen.com 发布时间:1670658769

  一、外夹式传感器的介绍

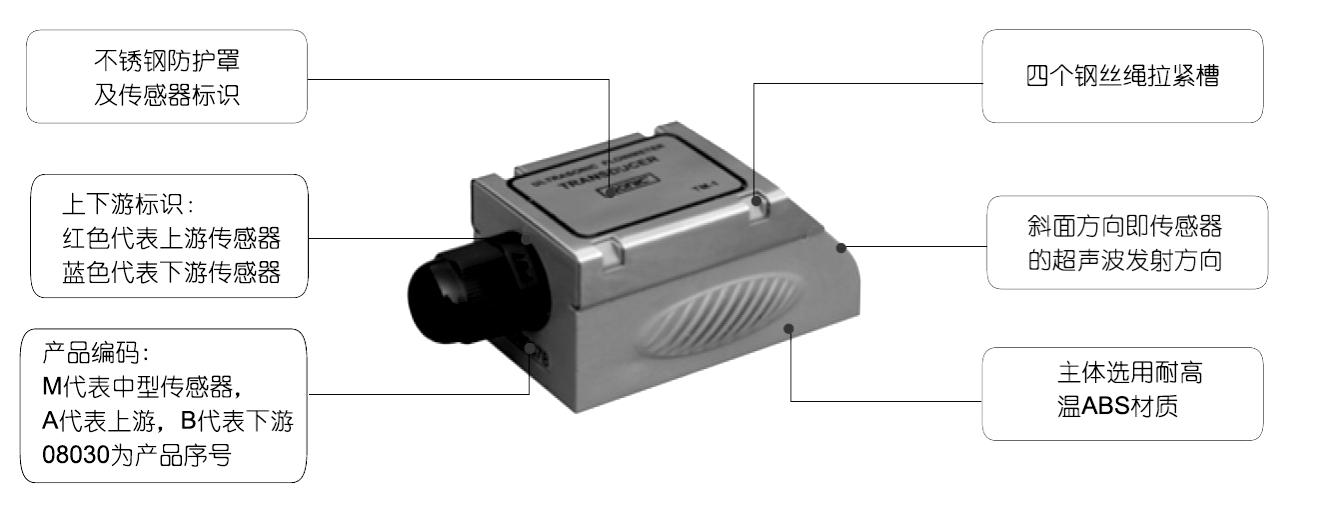

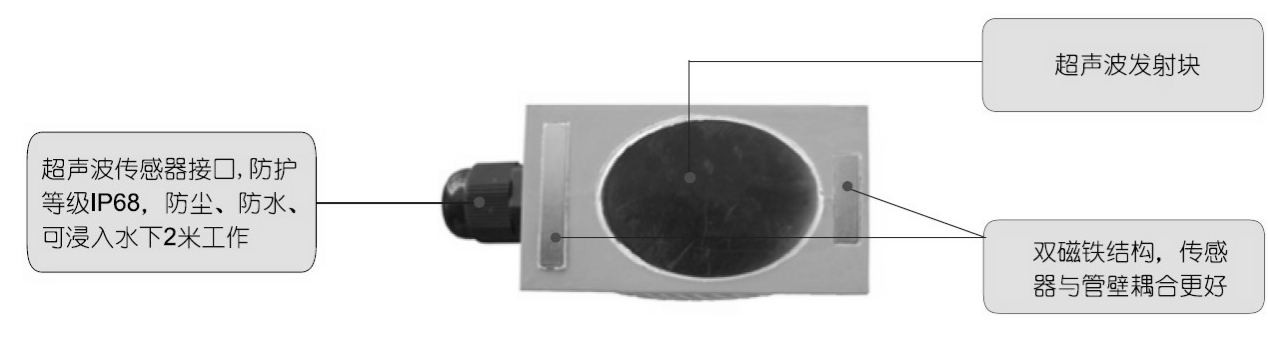

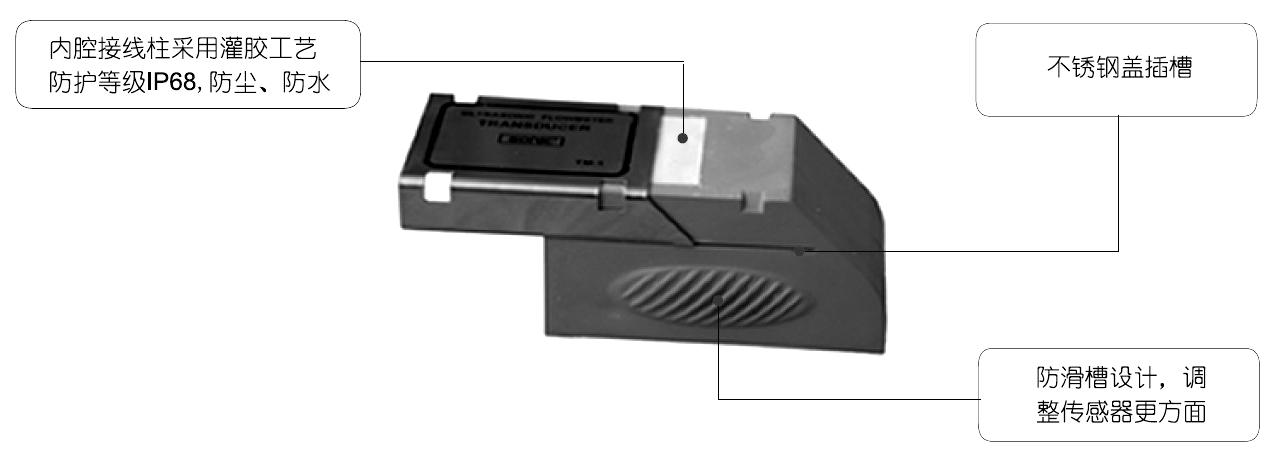

超声波流量计

超声波流量计

超声波流量计

  二、主机与传感器的接线



  1.主机的接线



类型名称 接线图
壁挂/防爆式
(15版)
超声波流量计
盘装式
(18版)
超声波流量计
基本型
(15版)
超声波流量计
功能型
(12版)
超声波流量计
模块
(18、28版)
超声波流量计
超声波流量计
水表(16版)、功能型(12版)外部接线图 超声波流量计

  注:每种主机采用的主板版本号可能会升级,每个主板上都标有接线图,请以实物接线图为准。

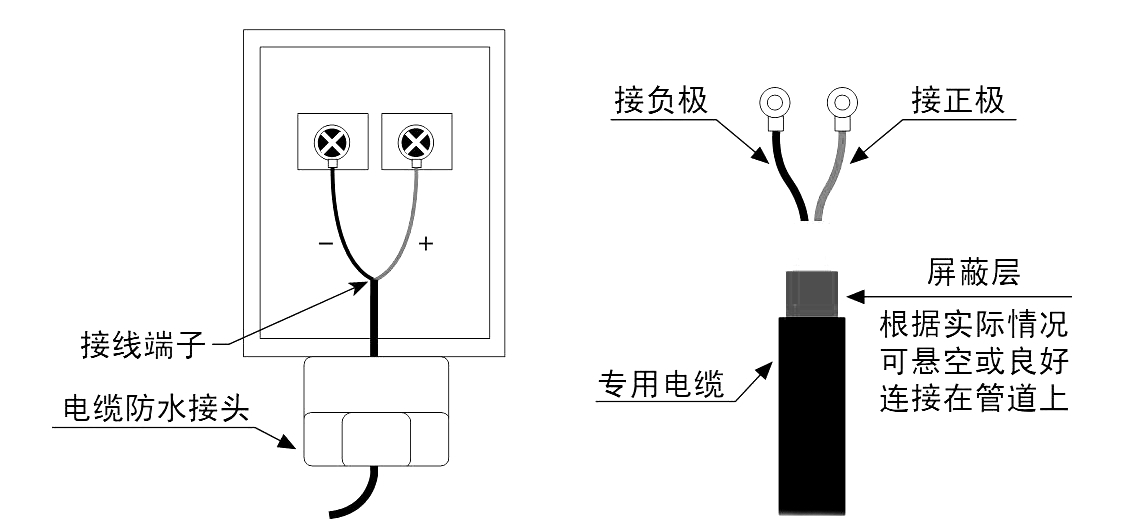

  2.外夹式传感器的接线


超声波流量计

  注:传感器接线调试完成后可采用随机附带的硅胶灌封防水,也可采用此硅胶粘接传感器与管道。


  三、外夹式传感器的安装



  1.安装方法的选择


  外夹式传感器的安装方式有V法和Z法。

  V法

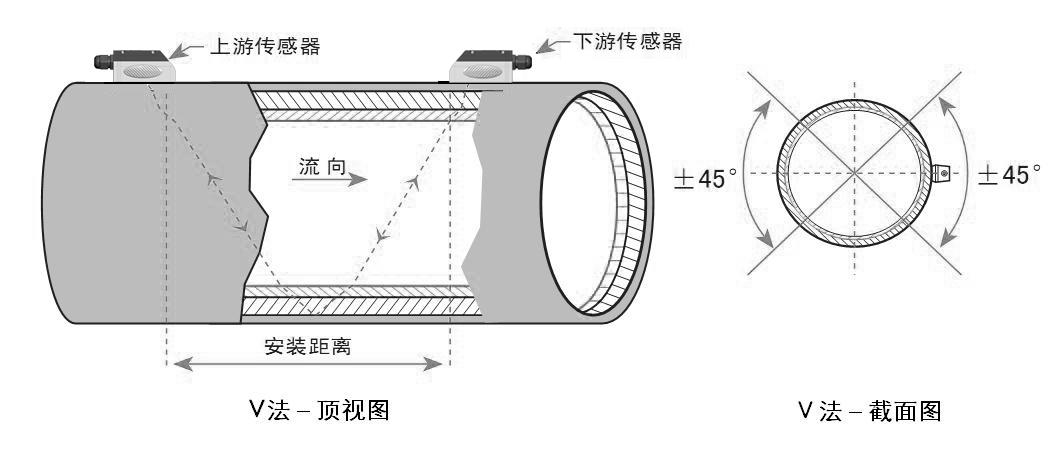

  DN15mm-200mm的管道优先选用V法,安装时两传感器水平对齐,其中心线与管道轴线平行即可,并注意发射方向一定相对(两个传感器方向朝里)。V法具有使用方便,测量准确的特点。对于口径小于DN50mm的管道安装精度较高,请注意信号强度、信号质量、传输时间比这几个参数(详见27页§3.5 检查安装是否正确)。


超声波流量计
  Z法

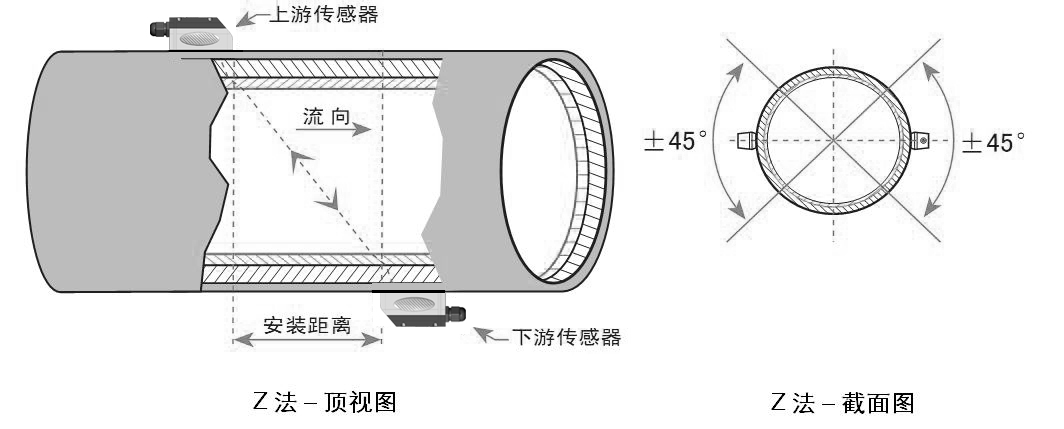

  DN200mm-6000mm的管道优先选用Z法,在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离,并且保证两个传感器在同一轴面上即可,并注意发射方向一定相对(两个传感器方向朝里)。由于Z法是超声波在介质传播中直接收发,信号没有反射,因而信号强度衰减最小。所以,Z法具有信号强度高,运行可靠的特点。


超声波流量计


  2. 输入测量参数,得到安装距离


  在开始测量前需要对流量计进行初始设置,通常是10—26号菜单逐项进行设置(M39菜单备有多种语言可供选择),设置完成后在M25可以得到传感器安装距离,这个距离是指两传感器的最内边缘距离(参见上图),并按此数据安装传感器。


  3.处理安装点


  外夹式传感器的安装点有两个,分为上游传感器和下游传感器。在处理这两个安装点时,一个安装点的处理面积和探头大小差不多即可,另一个安装点的处理面积应该是探头大小的2、3倍(以安装点为中心),以便于调试信号。首先将管外欲安装传感器的区域清理干净,除掉锈迹和油漆。如有防锈层也应去掉,最好用打磨机打磨出金属光泽,再用干净抹布擦去油污和灰尘。


  四、外夹式传感器的调试



  1.固定传感器


  在处理面积较小的安装点的中心位置涂抹2-3mm厚的随机附带的耦合剂,然后把传感器紧贴在管壁上粘好,注意传感器的发射方向要正确,传感器和管壁之间不能有空气及沙砾。粘完后用钢带或钢丝绳紧固(如下图所示)。

超声波流量计               超声波流量计

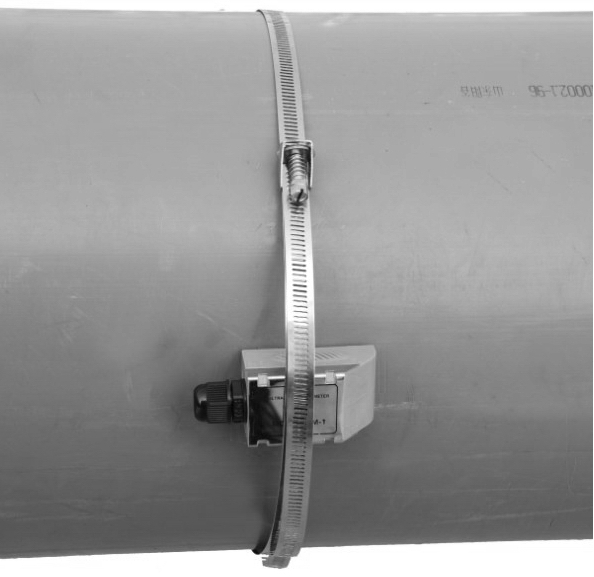

          钢带固定                                  钢丝绳固定

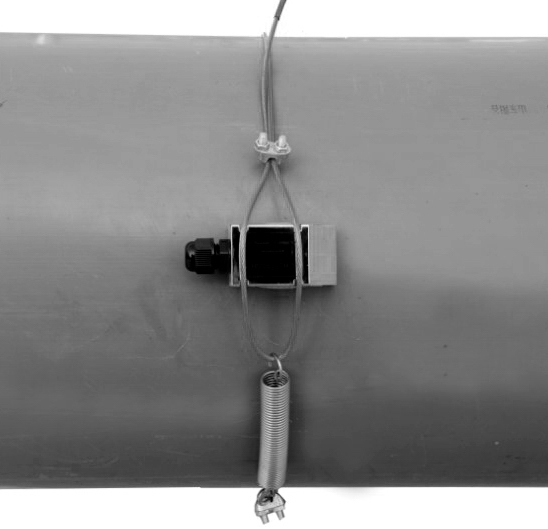

DN500mm以下管道使用              DN500mm以上管道使用


  2.调试传感器


  在处理面积较大的安装点的中心位置涂抹4-5mm厚的随机附带的耦合剂,然后把传感器紧贴在管壁上粘好,注意传感器的发射方向要正确,传感器和管壁之间不能有空气及沙砾。以中心点为基准首先在水平方向轻微移动传感器找到信号强度和Q值的最大值,然后在垂直方向轻微移动传感器找到信号强度和Q值的最大值。然后轻微调整传感器的发射角度找到信号强度和Q值的最大值。这时就可以将外夹式传感器定位。

  注:

  1.调试时间最好不要超过5分钟以防耦合剂变干后传感器与管道耦合效果不好。如果耦合剂已经变干请将传感器和管道表面的耦合剂清理干净后,重新涂抹足量的耦合剂在进行调试。

  2.管道表面处理的越干净可能会使信号强度和Q值越高。

  3.为了保证外夹式传感器长期工作必须使用本公司提供的专用耦合剂来粘接传感器和管道。


  五、检查安装是否正确


  检查传感器是否正确安装,参见第27页§3.5检查安装是否正确,如果达到安装要求就可以将这只传感器紧固(见上图)。


  六、结束


  参见§3.7 结束。

  注意事项

  1.安装时必须把安装传感器的管道区域清理干净,使之露出金属的原有光泽;

  2.超声波信号电缆的屏蔽线可悬空不接,不要与正、负极(红、蓝线)短路;

  3.传感器接好后必须用密封胶(耦合剂)注满,以防进水;

  4.传感器注满密封胶盖好盖后,必须将传感器屏蔽线揽进线孔拧好锁紧,以防进水;

  5.传感器与管道的接触部分四周要涂耦合剂,以防空气、沙尘或锈迹进入,影响超声波信号传输。
