西安KS550- M明渠流量计应用以及常见问题处理方法

　　一、明渠流量计 应用

　　本机支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可选择任意数据源作流量计算(菜单运算数据源)，计算值可自定义放大(当流量单位=1000时流量单位为升，=0.001时为千立方)。并可按任意数据源作条件累积，例如设条件数据源=6条件低端=50条件高端=0.5 既当流速大于0.5而小于50时进行流量累积。本机流量计算参考《SL24-91堰槽测流规范》和《JJG711-1990明渠堰槽流量计》相关标准。

　　说明：

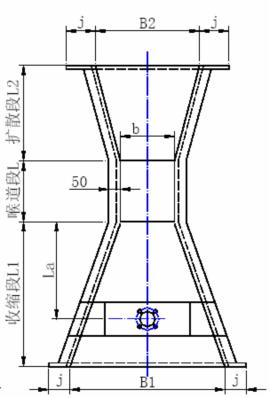

　　² 符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段，

　　² 堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m

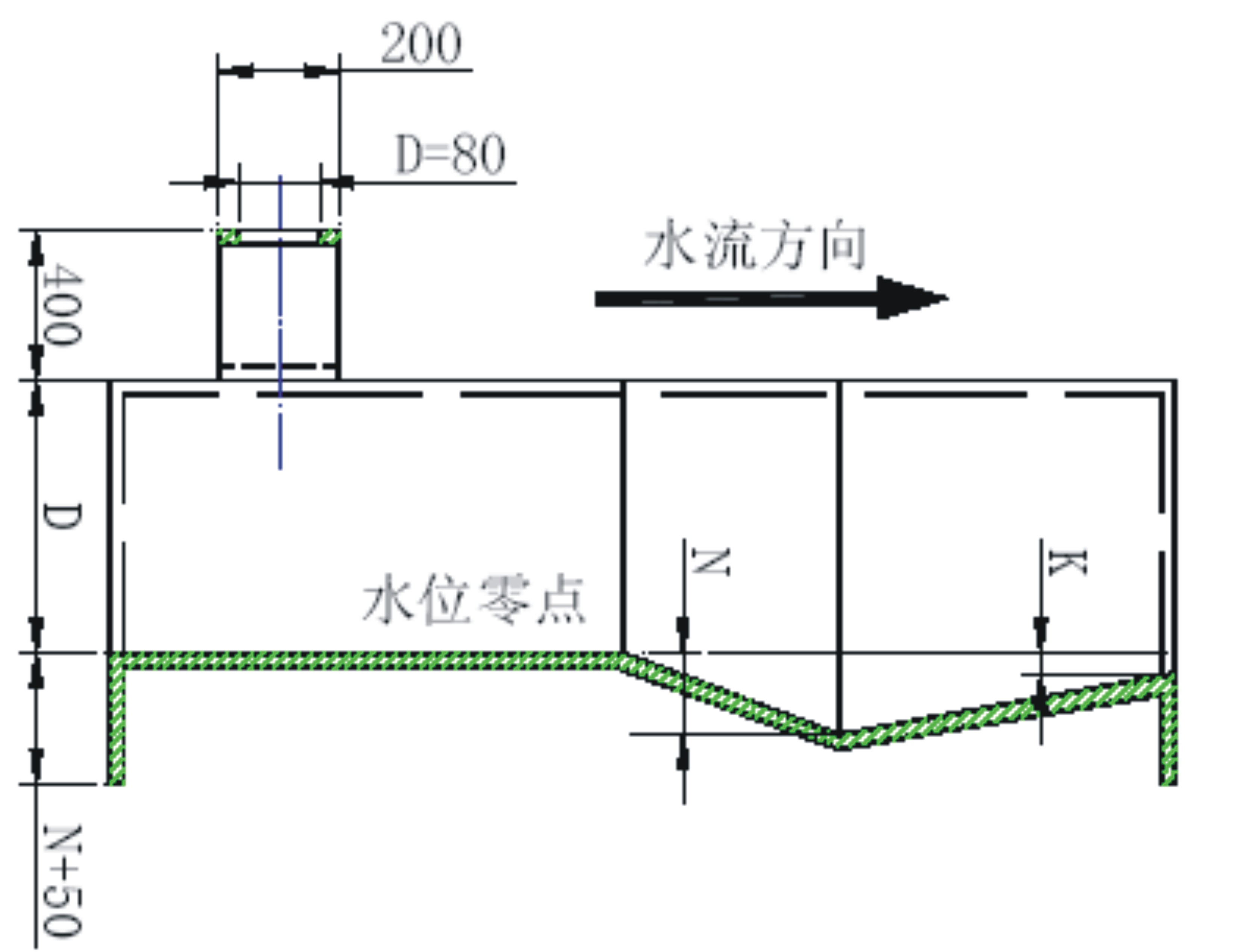

　　² 图六为探头安装位置示意图

　　选择流量槽型，值见附表。

　　1.标准巴歇尔槽设置



　　2.直角三角堰设置

　　说明：

　　² 符号说明：b为堰口宽，θ为堰口角，B为渠道宽，P为堰底高，h为实测水头

　　² 堰槽修建及使用条件：θ=90°，B>5h，h/p<1，0.06

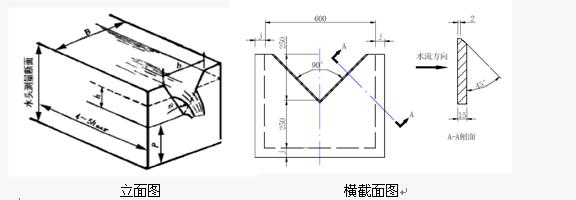

　　² 图二为建议尺寸

　　流量计算公式：Q=1.343h2.47　选择流量槽型=28即可。

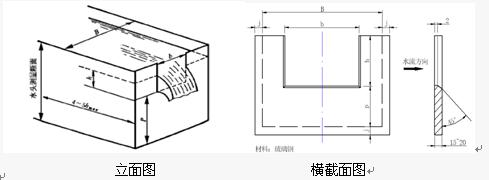

　　3.矩形堰设置

　　说明：

　　² 符号说明：b为堰口宽，B为渠道宽，P为堰底高，h为实测水头

　　² 堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m

　　流量计算公式：Q=mb(2g)1/2h1.5,其中m为流量系数，当b/B=1时，m=0.407+0.0533h/p;当b/B<1时，m=(0.407+0.0027/h-0.03(B-b)/B)(1+0.55(h/(h+p))2(b/p)2);g=9.8;

　　选择流量槽型=27，并输入矩形堰堰口宽、渠道宽、堰底高即可。





二、可编程数学运算应用 见下表：表8-1



　　数学运算公式结构如图：

　　第1、3、5、7位为数据源

　　第2、4、6位为运算符，有：

运算符	1	2	3	4
功能	加	减	乘	除

三、常见问题及处理方法

序号	现象	可能原因	处理方法
1	无显示	未通电或直流电源输出负载过大	检查电源接头，检查负载，有备用电池的检查是否还有电
2	有显示，无测量数据	信号输入未连接，已关闭测量，参数错误	检查输入信号电缆，检查软件设置，系统还原
3	时钟不准确	时钟晶振偏差	用时钟调速修正
4	断电后时钟归零，流量累积未保存	3V时钟电池耗完	更换3V时钟电池
5	无信号输出或输出异常	相关参数设置错误，电流负载电阻过大	检查软件设置，系统还原，电流负载电阻应<300Ω
6	串口通信异常	接线错误或主从机设置不相同	检查RS485接线，检查软件设置
7	显示系统错误	设置参数丟失	重设所有参数或联系售后
8	显示输入错误	输入数据中有错误	检查数据
9	显示USB错误	U盘是坏的	更换U盘

购货 单位		联系 电话
联系 地址		邮政 编码
产品 名称		规格 型号
产品 编号		出厂 日期
维 修 记 录
说 明	1.产品在正常使用情况下出现故障，按国家三包规定，实行一周包退，三个月包换，一年包修，终身维修。 2.使用不当引起的故障，只收取材料费。 3.产品不得自行拆卸或开封，否则将不予维修。 因维修产生的往返运费由用户承担。
