KS350—电池供电型电磁流量计(一)

作者:admin 来源:https://www.kantsen.com 发布时间:1573548282

西安电磁流量计


  1、概述


  KS350系我公司研发的电池供电型电磁转换器系列,该系列转换器能与普通电磁流量计传感器配套,并达到0.5级和0.2级流量测量精度。也就是说,简单地将原普通电磁流量计,换上KS350转换器,用户就开发出了全新产品-电池供电系列产品。

  KS350电池供电型转换器标配一个常规锂电池组,可持续工作3--6年。若配用高容量锂电池组,持续工作时间会更长。

  KS350电池供电型转换器可采用基站式无线通讯网络系统,在区域中心建立通讯基站,覆盖半径为1000米。各台电磁转换器同基站进行近距通讯(SRD模式),使用928MHZ开放频段(美国标准)。基站通过GPRS或CDMA手机通讯网络完成同管理计算机的数据通讯。此外,KS350电池供电型转换器也可直接通过GPRS或CDMA手机通讯网络完成同管理计算机的数据通讯(GPRS通讯详见通讯说明书)。


  2、性能指标


  ■ 工作环境温度:-20℃―50℃

  ■ 工作环境湿度:≦95%

  ■ 外壳防护等级:IP65

  ■ 流速测量范围:0 --- 15米/秒

  ■ 介质电导率: 洁净水 > 20 μs/cm

  ■ 适用测量通径:DN3―DN800

  ■ 配套精度等级:0.5级、 0.2级

  ■ 测 量 参 数:瞬时流量、瞬时流速

  ■ 记 录 参 数:流量累计总量、32组事件记录

  ■ 检测报警参数:流体空管检测报警

  励磁电流检测报警

  电池容量检测报警

  ■ 标定输出信号:单位体积流量脉冲

  ■ 无线通讯方式:SRD、GPRS、CDMA

  ■ 电池工作时间

循环测量时间对应电池使用寿命表(励磁方式1)

间隔测量时间 50mA励磁使用时间 20mA励磁使用时间
15S 50月 70月
14S     46月 65月
13S 43月 60月
12S 40月 56月
11S 36月 51月
10S 32月 46月
9S 29月 42月
8S 25月 37月
7S 21月 32月
6S 18月 28月
5S 14月 23月
4S 11月 18月
3S 10月 14月

励磁方式对应电池寿命系数

励磁
方式
方式1 方式2 方式3 方式4 方式5 方式6 方式7 方式8
电池
系数
1.0 0.85 0.75 0.60 0.50 0.42 0.37 0.30



3、传感器配套要求


▲ 对于20毫安励磁,传感器励磁线圈电阻:90~ 110欧姆 (两个线圈串联) (建议使用)

▲ 对于50毫安励磁,传感器励磁线圈电阻:40~ 50欧姆 (两个线圈串联)

▲ 传感器流量信号强度:50~100微伏(1米/秒流速)

备注:励磁线圈电阻定货时需要特殊说明!

说明:流量标定时,标出的传感器系数在1.0000左右,说明传感器流量信号强度符合要求。传感器系数大于1.0000,说明传感器流量灵敏度低,传感器系数小于1.0000,说明传感器流量灵敏度高。传感器流量灵敏度高一些,有益于流量仪表测量稳定性和精度的提高。

原则上,配用我公司250mA励磁转换器的普通传感器,只要其标定系数在1.0000以下,KS350转换器均能实现良好配套。

4、安装尺寸图

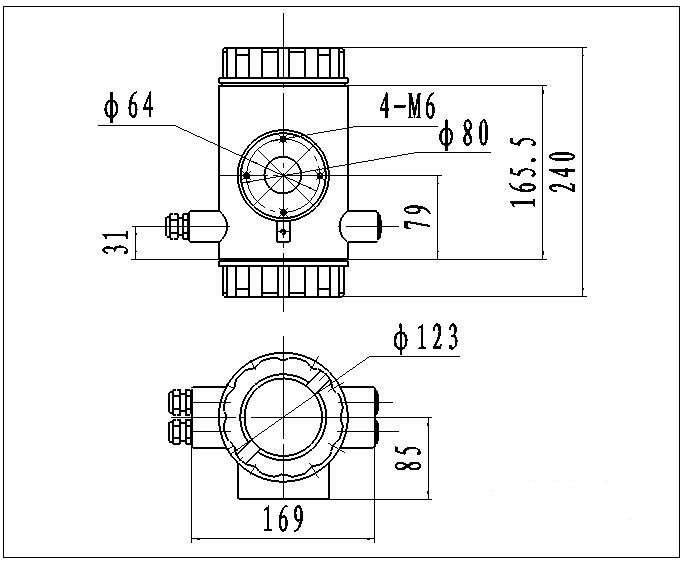

4.1圆型一体立式

      西安电磁流量计


4.2圆型一体卧式

       西安电磁流量计

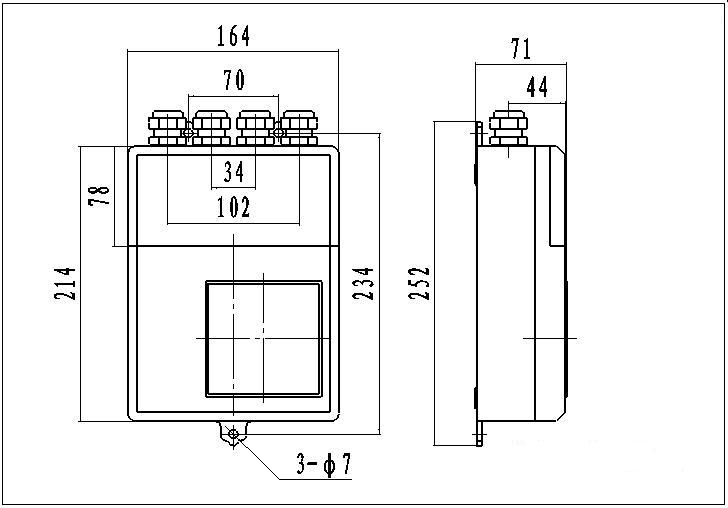

4.3 方型分体式

       西安电磁流量计
