KS350-W电池供电型电磁流量计(三) 您当前的位置: 主页 > 新闻动态 > 仪表知识 >

KS350-W电池供电型电磁流量计(三)

作者:admin 来源:https://www.kantsen.com 发布时间:1573801228




西安电磁流量计


  一、流量检定


  1、脉冲输出信号线


  针对流量检定需要,KS350设计有脉冲输出信号,输出单位体积脉冲。该脉冲接口为集电极开路输出(OC门),注意,脉冲输出电路与仪表测量电路非电气隔离,最高承受电压为30V,承受电流为20mA。

  脉冲输出信号仅在流量检定模式中工作,在测量模式中脉冲输出信号处于关闭状态。仪表接线如图:



西安电磁流量计

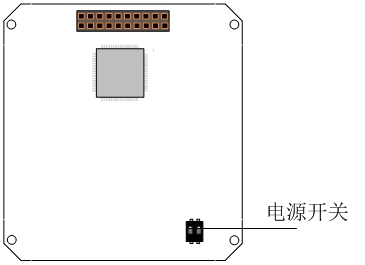

                                      图 圆型表液晶板背面接线

                   西安电磁流量计

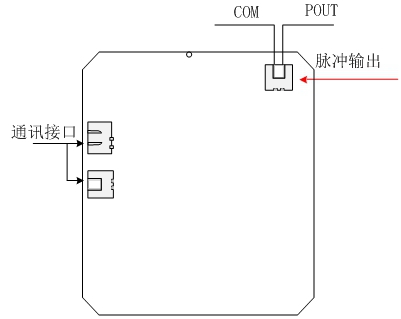

                                        图 圆型表主板接线图

西安电磁流量计

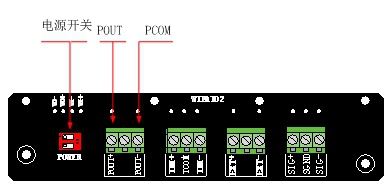

                                          图 方型接线图
             POUT―――输出      COM――――地线


      2、脉冲输出同标定系统的连线


       2.1数字量电平输出接法

西安电磁流量计

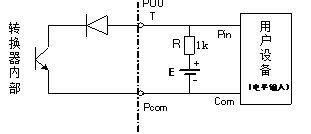

                     图  数字量电平输出接法

       2.2数字量输出接光电耦合器(如PLC等)
西安电磁流量计

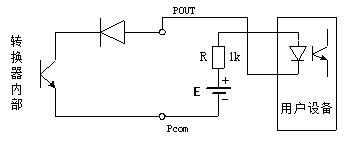

               图  数字量输出接光电耦合器(如PLC等)

      3、脉冲输出参数设置


  ▲ 检定脉冲输出速率最高为400HZ,脉宽不可调,仪表检定时,用脉冲输出当量来设定脉冲输出速率(脉冲当量的设置可参考附录3)。

  例如:DN200流量计,在10m/s流速下,流量为314.16L/S,可设脉冲当量为1L,则每秒输出314.16个脉冲。

  ▲ 脉冲输出速度不应选的太高,避免接近输出速率上限,造成输出脉冲丢失,影响仪表标定精度。

  ▲ 为避免标定系统与被检仪表间的计数同步误差,KS350电池供电型转换器要求每次标定计数时间大于4分钟。/进入仪表检定模式

  参见仪表显示板图,一直按住左边进入键后再按一下复位键,仪表进入检定模式,仪表的脉冲输出启用,在检定模式下如需进入测量模式,按一下系统复位键即可。

  在进入仪表检定模式后,能维持3小时,然后仪表自动退出检定模式,转入到测量模式。


西安电磁流量计

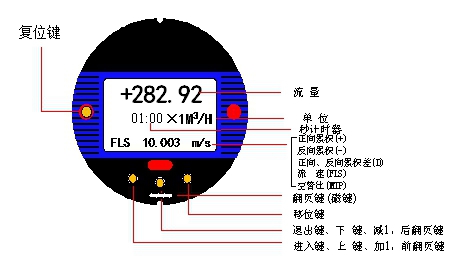

                                          图 键盘定义与液晶显示

  说明:按一下右边移位键,仪表进入版本号显示画面,然后按一下移位键,仪表进入到功能选择画面“参数设置”,然后按移位键将光标移到“进入键”下面,按一下“进入键”进入输入密码“00000”状态,输入密码,再按移位键将光标移到“进入键”下面,按一下“进入键”进入选择操作菜单进行参数设置。如果想返回运行状态,将光标移到 “退出键”下面,按一下“退出键”即可。

  注意:仪表正常上电后,进入测量模式,此时秒计时器15秒累加一次。测量模式15秒钟检测一次,如需要进入到检定模式,一直按住左边进入键(不松开)后再按一下复位键,仪表进入检定模式。


      4、仪表参数设置

  KS350电池供电型转换器设计有39个参数,分为:流量测量,流量修正,状态报警,总量累计,网络通讯,仪表调校与检定六类,转换器参数定义如下:


      4.1参数菜单


       KS350参数设置菜单一览表

参数
编号
参数文字 设置方式 参数范围 密码  级别
1 语言 选择 中文、英文 1
2 仪表通讯地址 选择 0~99 1
3 通讯时间间隔 置数 0~59999S 1
4 测量管道口径 选择 3~800 1
5 流 量 单 位 选择 m3/h、m3/m、m3/s 1
6 仪表量程设置 置数 0~59999 1
7 流量方向择项 选择 正向、反向 1
8 流量零点修正 置数 0~±9999 1
9 小信号切除点 置数 按流速切除设置 1
10 测量阻尼时间 选择 4~30S 1
11 流量积算单位 选择 0.001~1 m3、0.001~1 L 1
12 反向流量测量 选择 允许、禁止 1
13 脉冲单位当量 选择 0 L~59.999 m3 1
14 脉冲宽度 选择 0~98ms 1
15 空管报警阈值 置数 0~59999 1
16 传感器系数值 置数 0.0000~2.9999 1
17 励磁方式选择 选择 TYPE1~TYPE8 1
18 传感器编码值 置数 00000~59999 1
19 流量修正允许 选择 允许、禁止 1
20 流量修正点1 置数 按流量设置 1
21 流量修正数1 置数 0.0000~1.9999 1
22 流量修正点2 置数 按流量设置 1
23 流量修正数2 置数 0.0000~1.9999 1
24 流量修正点3 置数 按流量设置 1
25 流量修正数3 置数 0.0000~1.9999 1
26 流量修正点4 置数 按流量设置 1
27 流量修正数4 置数 0.0000~1.9999 1
28 正向总量低位 置数 00000~99999 1
29 正向总量高位 置数 0000~9999 1
30 反向总量低位 置数 00000~99999 1
31 反向总量高位 置数 0000~9999 1
32 间隔测量模式 选择 TYPE1/TYPE2 1
33 间隔测量时间 选择 3~30S 1
34 流量频测阈值 置数 按流速设置 1
35 出厂标定系数 置数 0.0000~1.9999 1
36 出厂修正系数 置数 0.0000~1.9999 1
37 仪表休眠密码 置数 0000~59999 1
38 参数设置密码 置数 0000~59999 2
39 总量清零密码 置数 0000~59999 2


      4.2仪表详细参数说明

  语言

  KS350电磁转换器具有中、英文两种语言,用户可自行选择操作。

  仪表通讯地址

  指多机通讯时,本表的通讯地址,可选范围:01 ~ 99号地址,0号地址保留

  通讯时间间隔

  仪表通讯时按此时间发送数据给通讯终端,可设范围:01 ~ 59999S。

  测量管道口径

  型电磁流量计转换器配套传感器通径范围:3 ~ 800毫米。

  流量单位

  仪表流量显示单位为m3/h。用户不可以选定其他流量显示单位。

  仪表量程设置

  仪表量程设置是指确定上限流量值,仪表的下限流量值自动设置为“0”。

  流量方向择项

  如果流体方向指示与实际不一致,用户不必改变励磁线或信号线接法,而用流量方向设定参数调整即可。

  小信号切除点

  小信号切除点设置是按流速来表示的。小信号切除时,同时切除流量、累积量、脉冲输出。

  测量阻尼时间

  长的测量滤波时间能提高仪表流量显示稳定性及输出信号的稳定性,适于总量累计的脉动流量测量。短的测量滤波时间表现为快地测量响应速度,适于生产过程控制中。测量滤波时间的设置采用选择方式(滤波时间只对检定模式起作用)。

  流量积算单位

  KS350为9位总量计数器,最大允许计数值为999999999

  流量积算单位:

  0.001L、 0.010L、 0.100L、 1.000L

  0.001m3、 0.010m3、 0.100m3、 1.000m3

  脉冲单位当量

  输出脉冲单位:

  0.001L~59.999L

  0.001m3~59.999m3

  在同样的流量下,脉冲当量小,则输出脉冲的频率高,累计流量误差小。脉冲单位当量的单位与流量积算单位一致,仪表自动设置。

  脉冲宽度

  脉冲输出为低电平有效,脉冲宽度:1mS

  在测量状态下,脉冲当量(单位)与累积流量(单位)一致,脉冲宽度为1S,脉冲输出最大速率为每单位测量时间(间隔测量时间)输出一个脉冲。例如:测量模式下间隔测量时间为3S时,脉冲输出最大速率为1200P/h。当脉冲宽度设为00ms时,仪表测量状态下脉冲输出功能关闭。

  空管报警阈值

  KS350测量传感器两电极间的电阻来判断是否空管,在测量状态流体满管的情况下,观察流体实测电阻值(MTP),然后取实测值的1.5~2倍来设定空管报警阈值。当流体空管时,电极间的电阻增大,超过阈值,触发空管报警。

  流量零点修正

  零点修正时应确保传感器管内充满流体,且流体处于静止状态。流量零点是用流速表示的,单位为mm/s。

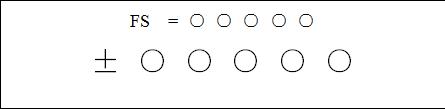

  转换器流量零点修正显示如下:


西安电磁流量计






  上行小字显示:FS代表仪表零点测量值;

  下行大字显示:流速零点修正值;

  当FS显示不为“0”时,应调修正值使FS = 0。注意:若改变下行修正值,FS值增加,需要改变下行数值的正、负号,使FS能够修正为零。

  流量零点的修正值是传感器的配套常数值,应记入传感器的记录单和传感器标牌。记入时传感器零点值是以mm/s为单位的流速值,其符号与修正值的符号相反。

  总量清零密码

  用户使用高级密码可以设置总量清零密码,然后进入到功能选择菜单,按翻页键进入到总量清零菜单内置入该密码,完成总量清零。

  传感器系数值

  传感器系数:即电磁流量计整机标定系数。该系数由实标得到,并钢印到传感器标牌上。用户必须将此系数置于型转换器参数表中。

  正、反向总量高位、低位

  该参数用于设置累计总量,主要用于电磁转换器维护更换。

  出厂标定系数

  该系数为转换器制造厂专用系数,用该系数将电磁转换器测量电路系统归一化,以保证所有KS350转换器间互换性达到0.1%。

  励磁方式选择

  KS350电磁转换器提供八种励磁频率选择:即1/6工频(方式1)、1/7工频(方式2)、1/8工频(方式3)、1/10工频(方式4)、1/12工频(方式5)、1/14工频(方式6)、1/16工频(方式7)、1/20工频(方式8)小口径的传感器励磁系统电感量小,应选择1/6工频。大口径的传感器励磁系统电感量大,用户只能选择1/7工频或1/20工频之间。使用中,先选励磁方式1,若仪表流速零点过高或显示SYS,再依次选方式2到方式8。注意:在哪种励磁方式下标定,就必须在哪种励磁方式下工作。

  间隔测量模式

  仪表提供两种测量模式,模式1时,仪表在测量模式下按用户所设置的“间隔测量时间”值进行间歇测量。模式2时,仪表在测量模式下如果流速稳定,则按用户所设置的“间隔测量时间”值进行间歇测量,如检测到流速的波动值高于“流量频测阈值”参数所设的值后,则按2S一次检测,直到流速波动小于“流量频测阈值”后才按“间隔测量时间”值进行间歇测量。

  间隔测量时间

  仪表测量模式下的检测周期。

  流量频测阈值

  仪表测量模式2时的流速波动量(详见间隔测量模式项)。

  在间隔测量模式下,为了快速跟踪测量剧变流量,仪表判断流速变化,当流速变化大于流量频测阈值时,仪表启动快速跟踪测量,每两秒测量一次,连测8次后,返回正常间隔测量模式。

     5、仪表报警显示

  仪表有四种警示显示,SYS为系统警示、MTP为空管警示、CUT为小信号切除警示、BAK为电池电池组电量不足警示。

  出现SYS警示有两种可能,转换器励磁断线或转换器励磁频率方式选择不合适。出现电池组电量不足警示BAK后,该电池组仍能维持工作100小时左右,但测量精度下降。用户应及时更换电池。
