在测量开始前需要进行初始设置，完成10~29号菜单的设置。以便获得传感器的安装距离。
一、16键键盘(上图)
0 - 9 和 . 键用于输入数字或菜单号;
◄ 键用于左退格或删除左面字符;
▲/+ 和 ▼/- 用于进入上一菜单或下一菜单，
在输入数字时，相当于正、负号键;
MENU 键(简称为M键)用于访问菜单，先键入此键后再键入两位数字键，即可进入数字对应的菜单窗口;
ENT 键, 为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。另一个功能是在输入参数前按此键用于进入“修改”状态。
超声波流量计/热量表采用了窗口化软件设计，访问窗口的快捷方法是在任何状态下，键入MENU 键，再接着键入两位数的窗口地址码。例如欲输入或查看管道外径参数，窗口地址为11，键入MENU 1 1 即可。
访问窗口的另一种方法是移动访问，使用按键 ▲/+ 和 ▼/- 及 ENT 键，例如当前窗口为66，键入 ▲/+ 即进入窗口65，再键入 ▲/+ 进入窗口64;键入 ▼/- 后，又回到窗口65，再键入 ▼/- 又进入窗口66。
一般情形下，如果想进行“修改”操作，必须先键入 ENT 键(数字型窗口可以省掉)，如果出现键入 ENT 键后，不能进入修改状态的情况，是仪器已加上了密码保护。用户必须在47号窗口中选择“开锁”项，并输入原密码后，方能进行修改操作。
如果按键后机器没有反应，说明键盘已经“锁定”。解除键盘锁定的唯一途径是键入锁定操作输入的密码，此时显示器并不显示输入的密码，若输入的密码正确，再按键就有反应。
二、4键键盘

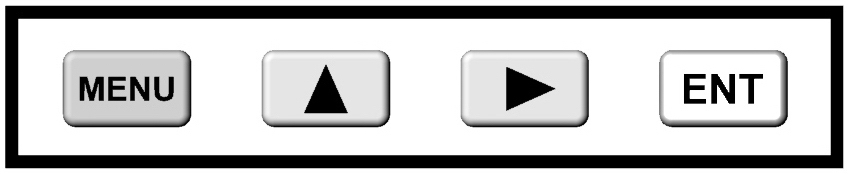

超声波流量计/热量模块键盘采用了4按键的方式，如下图所示。
MENU：菜单键，用来进入菜单
▲ ：上移键，上移菜单或者选择0～9、+、—、.
u ：下移键，下移菜单或者移动光标到下一位
ENT：回车键，用来结束菜单输入，或者进入子菜单
举例说明：例如要进入菜单11
方法一：键入MENU 键，键入 ▲ 一次，选择菜单首位数“1”，再键入 u 键一次，将光标移至菜单的第二位数，键入 ▲ 一次，选择菜单的第二位数“1”，再键入ENT 键，确认。
方法二：键入MENU 键，键入 ▲ 一次，选择菜单首位数“1”，这时菜单的第二位数默认为“0”， 再键入ENT键，进入菜单10，再键入 u 键，移至菜单11。
快捷操作：
1.流量计测量参数的初始设置
MENU + ▲ + ENT键：进入M10，设置管道外周长;
(继续按 u 键即可完成菜单11～ 25的初始设置)。
2.测量是否正确的诊断菜单
MENU + ENT + ▲ 键：进入90窗口，显示信号强度和信号质量
(继续按 u 键即可显示诊断菜单及所有附件窗口)。
3.测量结果显示
MENU + ENT 键：进入M00，显示瞬时流量/净累积量;
(继续按 u 键即可显示菜单01～09所有流量/累积显示)。
4.流量单位设置
MENU + ▲ 3次+ ENT 键：进入M30，设定选择公英单位制
(继续按 u 键即可完成菜单31～36所有流量单位设置)
5.选择菜单设置
MENU + ▲ 4次+ ENT 键：进入M40，输入阻尼系数
(继续按 u 键即可完成菜单41～49所有选择设置)
超声波流量计/热量表在测量前需要输入下列参数：
1. 管道外径单位毫米
2. 管壁厚度单位毫米
3. 管材类型
4. 衬材参数 (如有的话，可包括衬里厚度和衬材声速)
5. 液体类型
6. 传感器类型 (因为主机可支持多种不同传感器)
7. 传感器安装方式
上述参数条件的输入步骤一般遵循下列设置步骤：
1. 键入 MENU 1 1 进入11号窗口输入管壁厚度后键入 ENT 键;
2. 键入 ▼/-进入12号窗口输入管壁厚度后键入 ENT 键;
3. 键入 ▼/-进入14号窗口 ENT ，▲/+ 或 ▼/- 选择管材后键入 ENT 键;
4. 键入 ▼/-进入16号窗口 ENT ，▲/+ 或 ▼/- 选择衬材后键入 ENT 键;
5. 键入 ▼/-进入20号窗口 ENT ，▲/+ 或 ▼/- 选择流体类型后键入ENT 键;
6. 键入 ▼/- 进入23号窗口 ENT ， ▲/+ 或 ▼/- 选择传感器类型后键入 ENT 键;
7. 键入 ▼/- 进入24号窗口 ENT ， ▲/+ 或 ▼/- 选择安装方式后键入 ENT 键;
8. 键入 ▼/- 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器;
9. 键入 MENU 2 6 进入26号窗口固化参数，断电后数据不丢失;
10.键入 MENU 9 0进入90号窗口看上游下游信号和 Q值，都大于60可以工作，越大越好;
11.键入 MENU 9 1 进入91号窗口安装正确的情况下传输比100±3%，表才能正常工作。
超声波流量计/热量表系列超声波流量计有三种传感器：外夹式、插入式、管段式，下面分别介绍。
安装外夹式传感器的步骤为：
外夹式传感器介绍→主机与传感器的接线→外夹式传感器的安装→
外夹式传感器的调试→检查安装是否正确→结束
