超声波流量计之管段式传感器的安装说明

       超声波流量计

　　安装管段式传感器的步骤为：



　　管段式传感器介绍→主机与传感器的接线→管段式传感器的安装→



　　检查安装是否正确→结束



　　注：管段式传感器规格表详见附录一

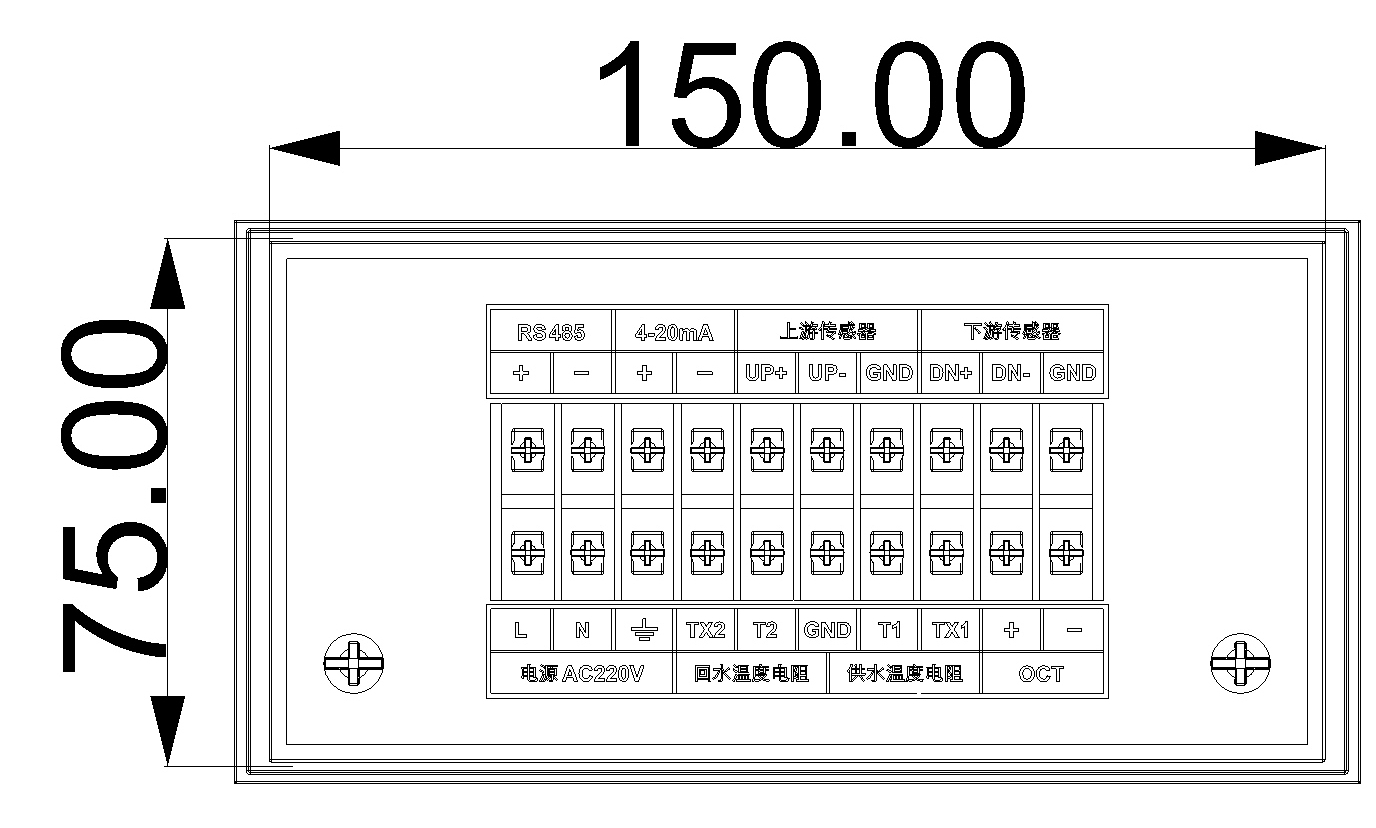

　　1.主机的接线图



　　参见第14页主机接线图



　　2.传感器的接线图

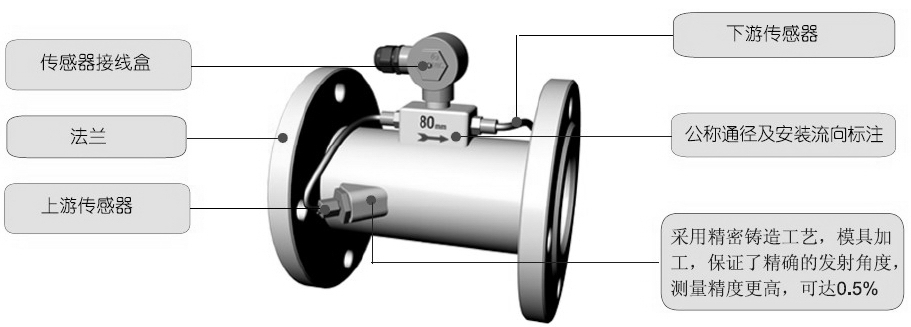

　　超声波流量计/热量表的标准管段式传感器具有测量精度高、安装简单等特点。根据管道规格出厂前参数已设置好，现场无需输入参数，只需要选好安装点，采用法兰连接即可。





　　检查传感器是否正确安装，参见§3.5 检查安装是否正确，如果达到安装要求就可以用硅胶灌封接线盒，然后拧紧接线盒密封盖和电缆防水接头，以防止漏水。





　　参见第30页§3.7 结束



　　信号强度、信号质量还有实测与理论传输时间比是用来检查安装是否正确的3个重要参数。



　　§3.5.1 检查信号强度和信号质量



　　M90窗口用于显示流量计所检测到的上下游的信号强度和信号质量Q值。



　　信号强度用00.0～99.9 的数字表示。00.0 指示没有收到信号，99.9 表示最大信号。正常工作情况下，信号强度应≥60.0。



　　信号质量Q值用00～99 的数字表示，00 表示最差，99 表示最好。一般正常工作条件是信号质量Q 值>60。



　　安装时，请注意使信号强度和质量越大越好，信号强度大和Q 值高，能够保证流量计长期稳定运行，使测量结果更准确。





　　§3.5.2 检查传输时间比



　　M91窗口用于显示传输时间比，传输时间比是按流量计设置的参数计算得到的传输时间与实际测量得到的时间的百分比值。这个值如果超过97%——103%，说明参数设定有误或安装距离有误，请分别检查。



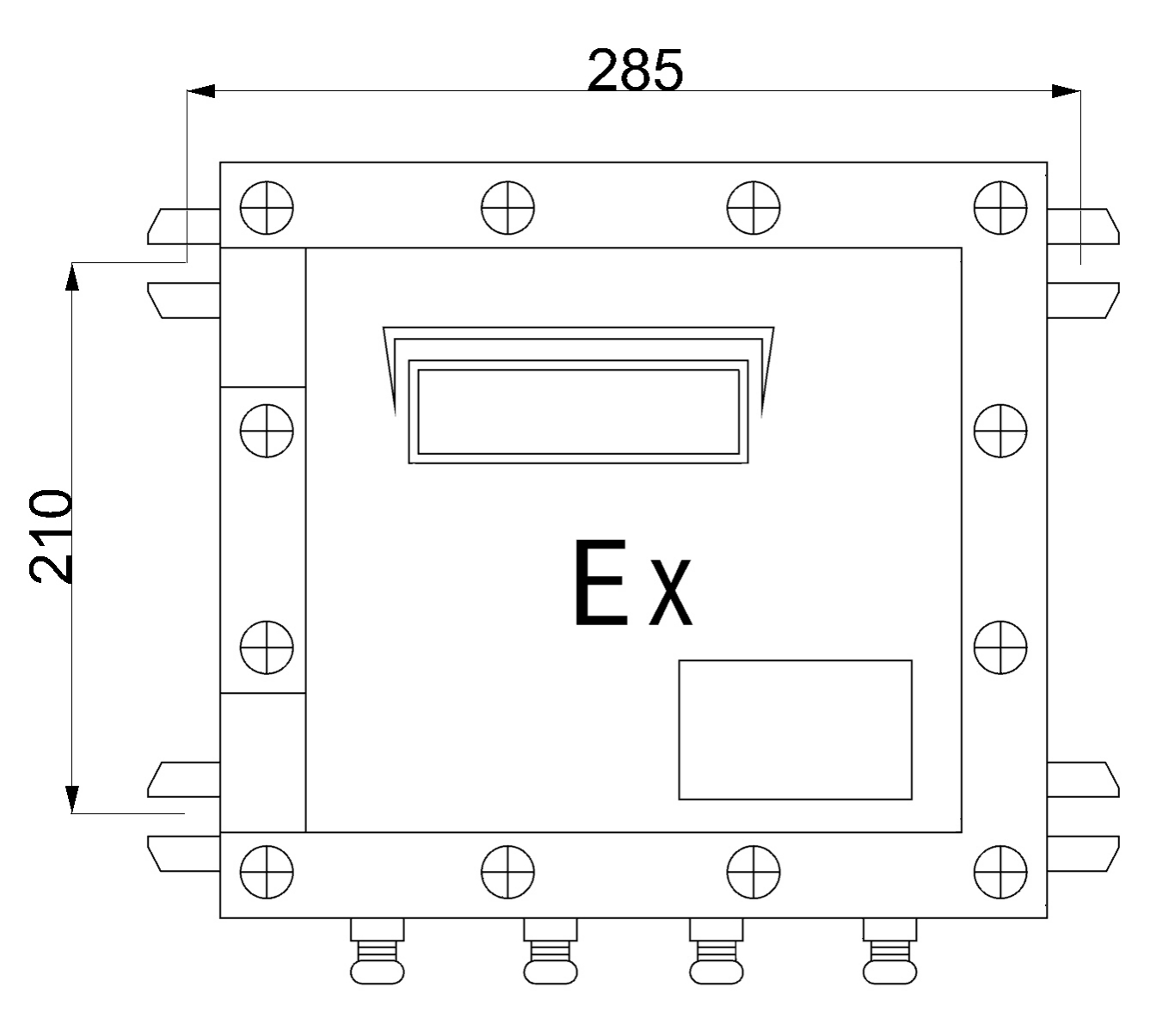

　　§3.6 主机的安装



　　●主机应远离干扰源，比如：变压器、高压线等。



　　●主机处的电源应与变频器隔离。



　　●主机的工作环境应符合技术指标和防护等级的要求。



　　●主机离传感器距离越短越好，最长最好不要超过200米。



　　●壁挂主机应尽量避免阳光直射，以防显示看不清，液晶寿命缩短。



　　●将设定的参数固化，以防参数丢失






　　一、 常用参数的设定

　　显示窗口置于M02;选择合适的流量单位M30—M33;选择阻尼系数5—15秒M40;校准日期时间M60;固化参数M26。

　　二、 为了减少干扰，主机和传感器之间的距离要尽可能的短，最好不要超过200m，布线应在线槽或线管内，尽量保证美观，规范。布线时信号线不能跟动力及高压电缆并行。

　　三、 主机的工作环境应该在技术指标范围内，避免显示器受到阳光直射。安装高度为1.5米至1.8米之间，以便于观察。

　　四、 安装完毕后将现场清扫完毕
