KS500超声波流量计的常见问题解答

作者:admin 来源:https://www.kantsen.com 发布时间:1576831100

  1.怎样判断流量计是否正常工作


  键入 MENU 0 8 如果窗口显示“R”表示工作正常。在此窗口显示中,如果有“E”字样表示电流环输出超量程100%,与57号窗口设置有关。通过增大57号窗口输入值,“E”字样就不再显示;如果不使用电流环,可置之不理。

  如果有“Q”字样表示频率输出超量程120%,与69号窗口设置有关。通过增大69 号窗口输入值,“Q”字样就不再显示;如果不使用频率输出,可置之不理。

  如果有“H”字样表示接收超声波信号差。处理方法见“故障解析”一章。

  如果有“G”字样表示仪器正在进行测量前的自动增益调整,一般是正常的。只有当长时间总处于此状态,才说明机器不正常。

  “I”表示接收不到超声波信号,检查传感器连线是否连接正确,传感器是否牢靠等。

  “J”表示仪器硬件有故障。有些硬件故障可能是暂时的,重新上电试试。

  “F”表示硬件有关故障。


  2.怎样辨别管道中的流体流向


  安装完成后,流量显示数值为正值则说明上下游传感器安装正确,出现负数说明上下游传感器安装反了,需要将上下游传感器对调重新安装。


  3.怎样使用零点切除避免无效累积


  窗口41中的数据称为低流速切除值,系统把流速绝对值低于此值的流量视为“0”对待。这样可设置此参数,避免真实流量为“0”时,流量计产生的测量误差进行虚假的累积。一般情况下,设置此参数为0.03m/s。

  当流速大于低流速切除值后,低流速切除值和测量结果无关,绝不影响测量结果。


  4.怎样设置零点


  新使用的传感器或者是管段式传感器会存在一个“零点”,其含义是在流体流速为零时,流量计会显示一个非零的流量数值。这个数值会在任何流速下叠加在流量计示值上,例如假设零点为1m3/h,当前流体流速为10m3/h,则流量计的示值就是11m3/h。因此新使用或者更换的传感器,一般情况下,都必须进行一次调零过程。调零过程会记录下零点值,在以后的计算中,从示值中减去该零点值。

  使用M42菜单进行调零。

  但是使用M42菜单进行调零之后的零点值,只是暂时存放在RAM参数区中。并没有固化到FLASH中。如果备份电池失电,或者是选择了上电时以FLASH中固化的参数为工作参数。则刚才调零过程产生的零点值就会丢失。

  为了永久保留调零零点值,用户在每次调零之后必须使用M.2菜单储存零点。


  5.怎样修改仪表系数(标尺因子)进行标定校正


  仪表系数是指“真值”和“示值”之比,例如当被测物理量为2.00 时,仪器显示1.98,则其仪表系数为2/1.98。可见仪表的系数最好恒为1。但当仪表成批生产时,难以做到每台仪表的系数都为“1”。其差异或不一致的程度就称为仪表的“一致性”。质量高的产品其一致性必定好。

  超声波流量计/热量表出厂时仪表系数全为“1”,因为在设计上,做到了使其仪表系数只决定于晶体振荡器的频率和传感器两个因素,而与其他电路参数无关。所以仪表出厂时系数默认值全为“1”。

  在窗口M45 中输入真值/示值之比即可完成修正。

  但由于使用时,还会存在管道等方面的因素差异,所以还会产生“仪表系数”,设置此参数用于修正不同管道引起的误差。仪表系数必须根据实际标定结果输入。


  6.怎样设置密码保护(加锁与开锁)


  仪表加锁后也可以查阅所有菜单,但不能进行任何修改操作,避免无关人员错误操作。加锁时,键入 MENU 4 7 ENT,使用 ▲/+ 或 ▼/- 选择“上锁”,键入 ENT,输入1~4 位数字密码,键入 ENT 确认。

  开锁时,只能输入正确密码才能打开。键入 MENU 4 7 ENT,使用 ▲/+ 或 ▼/- ,选择“开锁”,键入 ENT,输入正确密码,键入 ENT 确认。

  请牢记密码,以免忘记密码无法操作流量计。


  7.怎样使用4~20mA电流环输出


  超声波流量计/热量表系列超声波流量计/热量表的电流环输出精度优于0.1%,完全可编程,并可设置为4~20mA和0~20mA等多种输出模式,使用窗口M55 进行选择。

  在窗口M56 中输入4mA代表的流量值,在窗口M57 中输入20mA代表的流量值。例如某管道流量范围为0~1000m3/h,则在M56 中输入0,窗口M57 中输入1000 即可。如果流量范围为-1000~0~2000 m3/h,不考虑流量方向,可使用20~4~20mA方式(在窗口M55 中选择),在M56 中输入1000,窗口M57 中输入2000 即可;如考虑流量方向,可选择使用0~4~20mA输出方式,当流量方向为负时,输出电流为0~4mA范围内,当流量方向为正时,输出电流在4~20mA范围内,输出方式在窗口M55 中选择,在M56 中输入“-1000”,窗口M57 中输入2000。

  使用窗口M58 可以验证电流环本身是否已经“校准”,验证的方法是:

  键入 MENU 5 8 ENT 使用 ▲/+ 或 ▼/- 键顺序移出“0mA”、“4mA”、“8mA”、“16mA”、“20mA”字样,同时使用精密电流表测量电流环的输出电流,计算两者之间的误差,看是否在容许的误差之内。

  窗口M59 用于查看当前电流环输出电流值,此值随流量的变化而变化。

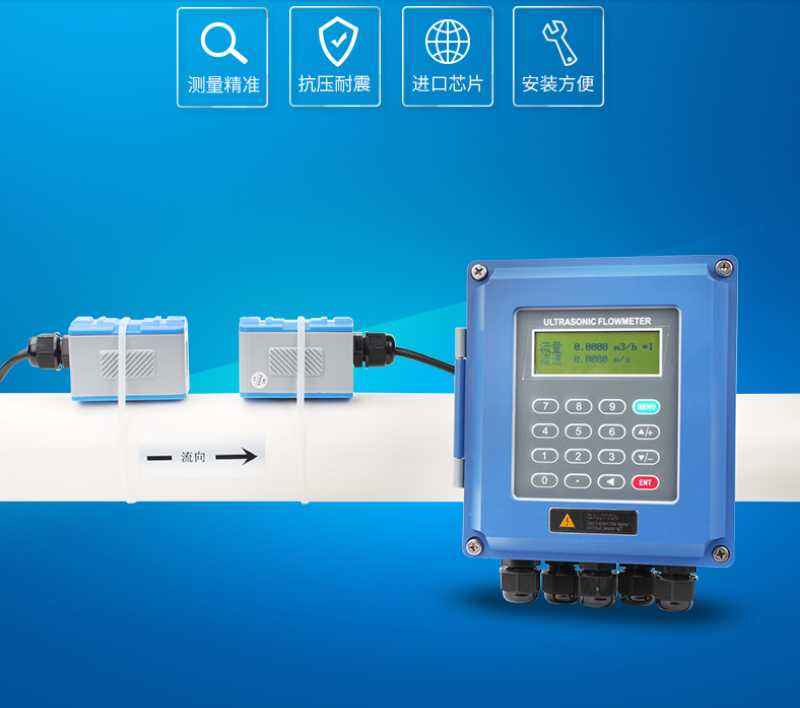

超声波流量计


  8.怎样输出累积脉冲


  超声波流量计/热量表系列超声波流量计/热量表每流过一个单位流量,可以产生一个累积脉冲输出到外部计数设备上。

  累积脉冲只能通过硬件OCT 或继电器输出。因此还必须对硬件OCT 或继电器实行相应的设置(见窗口M78、M79),

  例如欲使用继电器输出正向累积脉冲,每一脉冲代表0.1m3的流量,可进行下列设置:

  1.在窗口M32 中选择累积流量单位:“立方米(m3)”;

  2.在窗口M33 中选择倍乘因子:“2.0×0.1”;

  3.在窗口M79 中选择:“9. 正累积脉冲输出”。

  注意:累积脉冲大小要选择合适,如果过大,输出周期太长;如果过小,继电器动作会太频繁,影响其使用寿命,并且太快时,会产生丢失脉冲的错误。建议使用速率1~60 脉冲/分钟。


  9.怎样使用OCT输出


  超声波流量计/热量表的OCT 输出是电气隔离的集电极开路输出。开闭条件是可编程的,用户可以设定开闭条件为下列之一:系统产生报警信号或有累积脉冲输出等。


  10.怎样使用继电器输出


  超声波流量计/热量表的继电器输出是可编程的,用户可以设定开闭条件为下列之一:系统产生报警信号或有累积脉冲输出等,见窗口M79。


  11.怎样查看每日、每月、每年流量


  使用窗口M82 可查阅过去的前512天的历史流量数据和机器工作状态。


超声波流量计

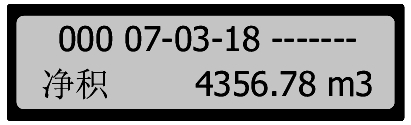

  键入 MENU 8 2 后选择第0子项“按天查看”将出现如右面显示字样,左上角“00”-“63”表示序号;中间的“00-07-21”表示日期,右上角“--------”字样表示工作状态,如果状态栏只显示“--------”表示机器在工作日中工作完全正常。如果出现其它字符,请参见错误代码说明。下面数值4356.78 表示该工作日一整天的净累计流量。

  查阅月流量,键入MENU 8 2 后选择第1子项“按月查看”选项。

  查阅年流量,键入MENU 8 2 后选择第1子项“按年查看”选项。


  12.怎样实现断电时间段内流量的自动补加


  在窗口M83 中选择“开(ON)”项,则此后断电时间段内丢失的流量,可在上电时自动补加到流量累积器中。选择“关(OFF)”项,此项功能失效。

  此功能的使用本质上受很多条件限制,往往不能可靠工作,不推荐用户使用。用户应该设法保证流量计电源不被间断,以保证测量数据的正确。

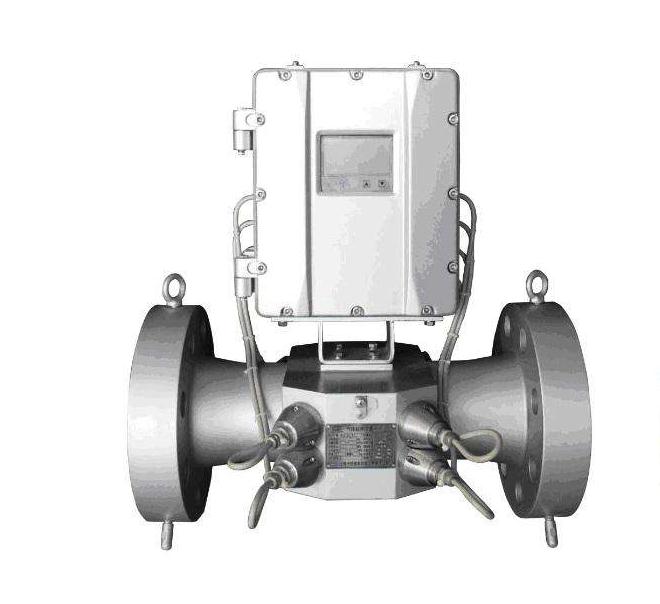

超声波流量计


  13.怎样使用定量(批量)控制器


  流量计/热量表内置批量控制器,可对流量进行定量控制。使用键盘或模拟输入信号的上升沿或下降沿作为输入进行控制,输出可使用OCT 或继电器。使用模拟输入作为控制信号时,在模拟输入端输入大于2 mA的电流信号表示“1”状态,0mA电流表示“0”状态。

  使用窗口M80 选择控制输入信号,使用窗口M78(OCT 输出)或M79(继电器输出),选择第8项“作为定量器输出”,则会在OCT 或继电器输出上产生输出信号。

  定量值在窗口M81 中输入。输入定量值后,即启动批量控制器。


  14.怎样对模拟输出进行校准


  一般情况下,除非使用者发现使用窗口M58 校验电流环所显示的电流值与实际输出的电流值不一样,否则不要进行此项操作。因为每一台流量计出厂前,厂家已进行了严格的校准。

  对模拟输入进行校准前必须先展开硬件调试窗口,展开的方法是:

  键入 MENU ▼/- 0 ENT,输入密码“4213068” 再键入 ENT 展开。展开只在本次通电时间段内有效,断电后自动关闭,密码失效。

  键入 MENU ▼/- 1 ENT,进入对电流环输出4 mA进行校准状态,使用精密电流表测量电流环的输出电流,同时使用▲/+或▼/-键调节锁显示的数字的大小,观察电流表电流的大小直到显示4.00 时停止调节,即表示已经4mA校准。这时,再键入ENT 进入对电流环输出20mA进行校准状态,方法同4mA校准。

  校准结果暂时存放在机内带掉电保护的RAM中。需要使用M26菜单的“1”选项可以储存在内部FLASH中,达到永久记忆的目的。如此操作后即使备用电池移去也不会丢失校准结果。


  15.怎样输入线性度折线输入数据


  超声波流量计/热量表能够实现流量非线性多点线性化修正。出厂时产品中该功能是关闭的。进入菜单M48可以使用该功能,该功能使用密码为:1111。

  超声波流量计/热量表可以实现多达11段折线修正。

  用户可以根据自己的实际情况选择2点至12点之间的任意点数对仪表进行修正。

  为了说明其使用方法,我们假设通过对仪表进行在线标定得到了下面表格中的试验数据:


参照标准装置流量(m3/h)

仪表指示流量(m3/h)

修正系数(标准/示值)

1.02

0.998

1.02

5.11

5.505

0.93

10.34

10.85

0.95

20.45

19.78

1.03

50.56

51.23

0.99





  为了对超出流量范围之外的流量也进行修正,而不产生修正系数的突变现象,我们在上面的5个修正点的基础上加上两个点(0m3/h,1.0)、(100000m3/h,1.0),其中(0m3/h,1.0)称为“极小”流量修正点,这组数据用来便于对仪表示值流量小于1.02m3/h时产生合适的修正系数;而(100000m3/h,1.0)称为“极大”流量修正点,其作用是用来便于处理仪表示值流量大于50.56m3/h产生合适的系数。这样我们就得到下列从小到大的排列的数据组。

  (0,1.00)

  (0.998,1.02)

  (5.505,0.93)

  (10.85,0.95)

  (19.78,1.03)

  (51.23,0.99)

  (100000,1.00)

  共有7组数据。进入菜单M48,依次在其中输入上面的7组数据,(一定注意要按照从小到大顺序输入),然后就完成了多线段折线修正功能设置。

  如果需要取消折线修正功能,只需在菜单M48中输入“0”。

  重新启用折线修正功能,再在需在菜单M48中输入数据点数(本例中为“7”)。

  必须注意的是,在用户对仪表进行标定以前,必须先行关闭折线修正功能!如果在折线修正功能没有关闭的情况下进行标定而产生的修正数据组必须按照原先的修正曲线数据进行反向修正处理以后方可再输入到仪表中。反向修正很繁杂,应该尽量避免。

  折线修正功能需要用户自己在标定流量范围以外加上两个极大极小流量修正点数据的好处是,用户可以通过输入不同的极大极小流量修正系数而实现特定的修正功能。例如可以输入下列数据点 (0,0)、(0.1, 1)、(100000,1) 使仪表在0至0.1之间引入“非线性”而实现避免出现超声波类仪表在小流量附近“自跑”现象---实际流量为零,但还仪表还是有指示。(超声波类仪表在“零点”附近的自跑现象,其本质上其实是超声波流量计在零点附近线性保持直线这个优点产生的副作用,大多数仪表都是通过一个低流速切除值“强迫使”仪表示值为零)。为了减小这个副作用,我们就可以通过调整输入不同的极小流量点修正系数,选择仪表合适的修正曲线,从而把这个副作用的缺点尽可能地减小。


  16.怎样实现热量测量


  超声波流量计/热量表配接三线制PT100或两线制PT1000即可实现热量测量,接线方法如下:


  一、PT100接线


  ● 功能型超声波热量表:外部接线可参考接线盒内标识;内部接线供水回路温度传感器的供电端和信号端分别连接在接线端子TX1、T1上。回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到GND接线端子上。

  ● 分体式超声波热量表:供水回路温度传感器的供电端和信号端分别连接在线路板右上角TX1、T1上,回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到接线端子GND上。

  ● 超声波热量模块:供水回路温度传感器的供电端和信号端分别连接在上面的接线端子TX1、T1上;回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到接线端子GND上。


  二、PT1000接线


  ●电池供电型超声波热量表:供水回路温度传感器的供电端和信号端分别连接在线路板右上角T1、GND上,回水回路温度传感器的供电端和信号端分别连接在接线端子T2、GND上。

  注意事项:

  1.在延长连接温度传感器时,要尽可能采用线径较粗的导线,并且要保证所有连接温度传感器的三根导线是完全一样的同一种规格的导线。

  2.测温电路部分和流量测量电路部分是共地的。


  17.怎样利用RS485升级流量计系统软件


  方法一:购买制造厂家提供的超声波流量计手操器,将升级文件装入SD卡,进行升级。

  方法二:从制造厂家获得升级文件,利用WINDOS操作系统的超级终端,用RS232转RS485通信电缆或USB转RS485通信电缆,进行升级。具体的升级文件及升级方法,可查看制造厂家的网站或与客服联系。
